易科为滨州市全民健康文化中心体育场打造了全套的专业音频系统解决方案,助力滨州迈向文体新高度

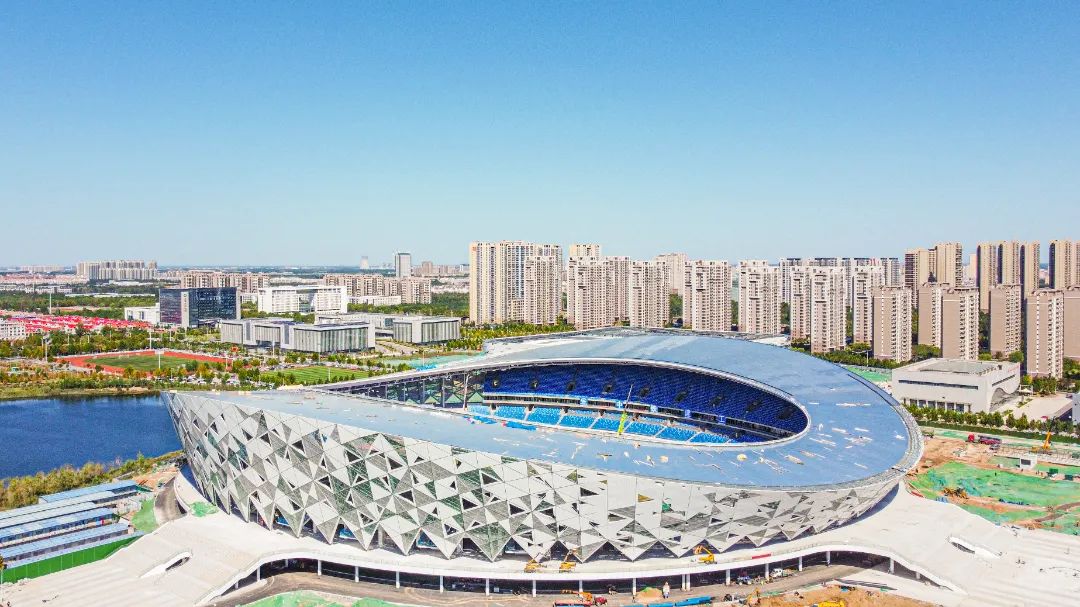

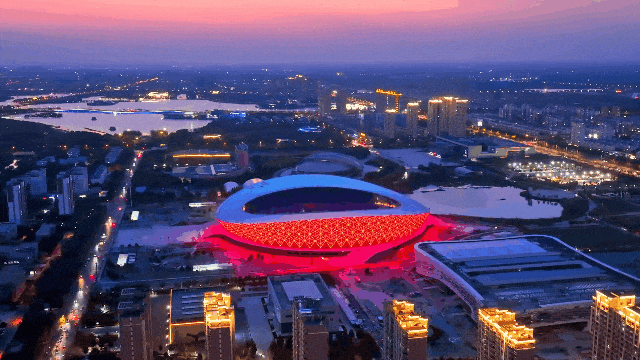

夜幕降临,星光点点,滨州市全民健康文化中心犹如一颗璀璨明珠镶嵌在鲁北大地。它坐落于山东省滨州市滨城区,总建筑面积约为16.8万平方米,融体育赛事、教学、文艺演出、展览、市民健身、康体休闲于一体,是滨州市近年来非常重要的重点建设项目,力争打造成为拉动城市发展的新引擎。

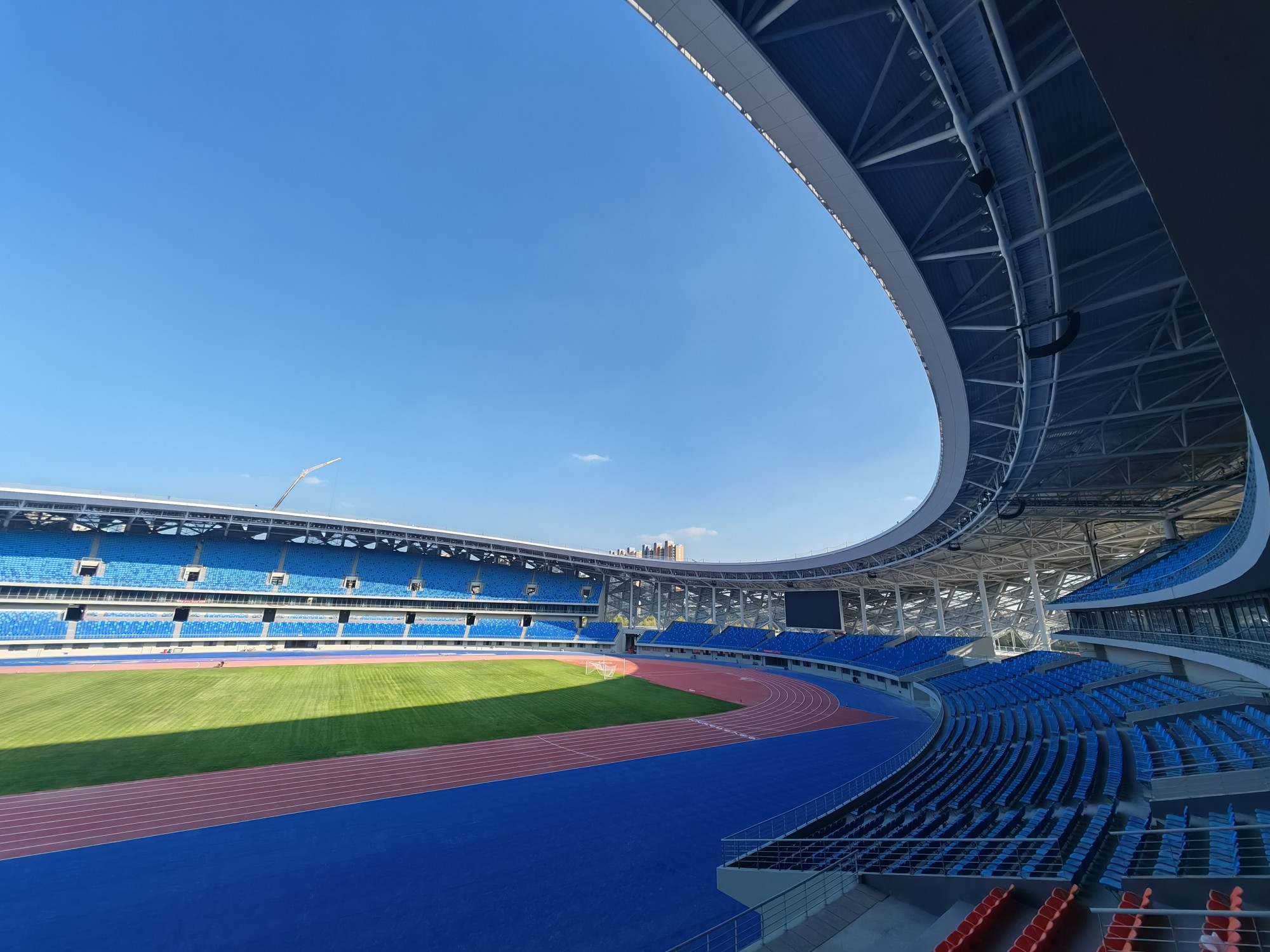

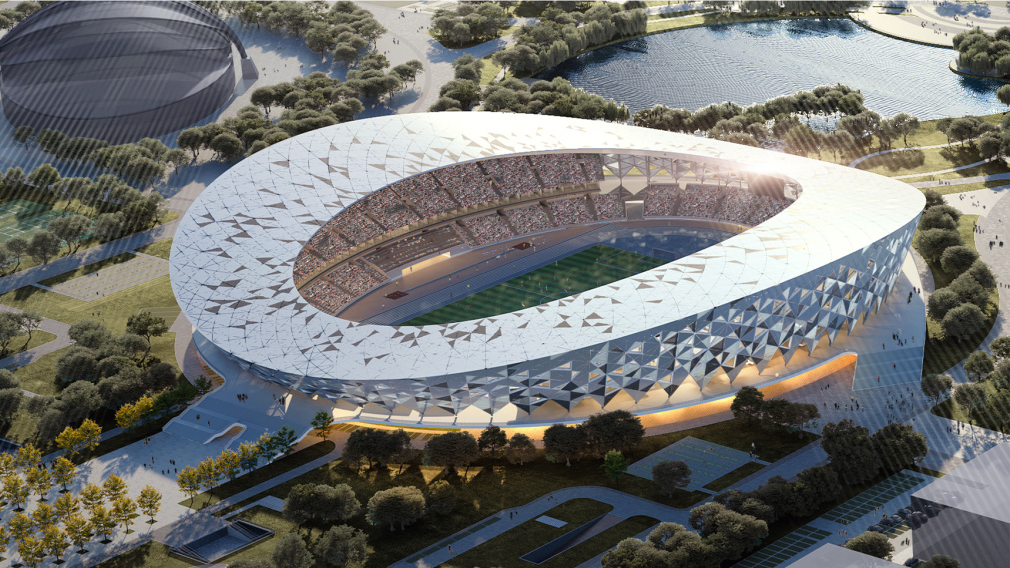

在文化中心的心脏地带,滨州市全民健康文化中心体育场巍然屹立。其建筑面积达5.96 万平方米,可容纳3.4万名观众,拥有高质量的天然草坪、环保型橡胶跑道,配置赛事组委会区、新闻媒体区、运动员休息区、体育产业配套区等功能区,能够承办地区性和全国性的重大单项比赛,并有大型演艺活动的举办需求。

易科为滨州市全民健康文化中心体育场打造了全套的专业音频系统解决方案,其中扬声器设备均采用易科高端自主品牌ezacoustics大声压级扬声器,不仅能够呈现出清晰、动人的声音效果,更能在大型赛事和演出中,保证声音的传播范围和清晰度,让每一位观众都能沉浸在震撼的视听盛宴中。


体育场空间大,混响时间长,场内听音区域范围广,扬声器设备安装在马道下方,声音投射距离极远,这些都是体育场扩声常见的难点,滨州体育场也不例外。因此扩声系统设计时,精确的布局是必不可少的,同时对扬声器设备的性能也提出了极高的要求。除此之外,在达到良好的扩声效果的同时,系统设计还需充分考虑扬声器设备在户外吊装时的全天候防护、承重以及吊装等安全性问题,确保整个系统的稳定运行。

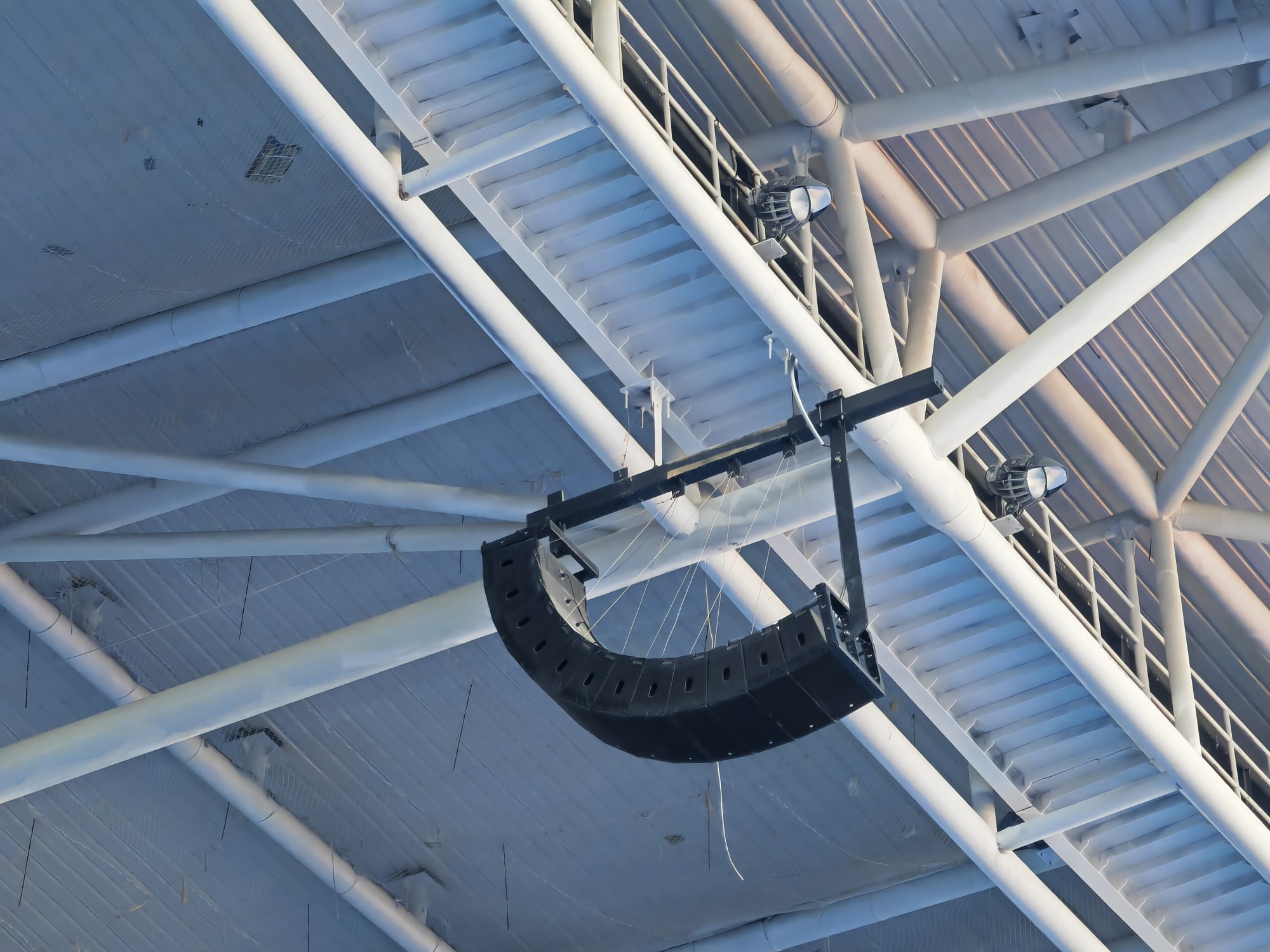

综合以上考量,滨州体育场扩声系统在设计时采用了分散式的扬声器布局,分别对场内观众席和场地进行分区域的扩声覆盖。观众席上方顶棚均匀分布了20组,共计170只ezacoustics VHL1010P紧凑型高性能两分频线阵列扬声器,这款扬声器具有高效的换能效率和紧凑的箱体设计,无论是应对高清晰度需求的赛事扩声,还是大动态范围的流动演出,都表现得游刃有余,是大型体育场馆的理想之选。

同时,ezacoustics VHL1010P具有IP56的全天候防护能力,结合精心设计的可调角度的硬连接吊装结构,保证系统在得到精确的覆盖角度的同时,最大限度的降低了雨水和风力对扬声器系统的影响,有效的提升了设备吊装安全性。

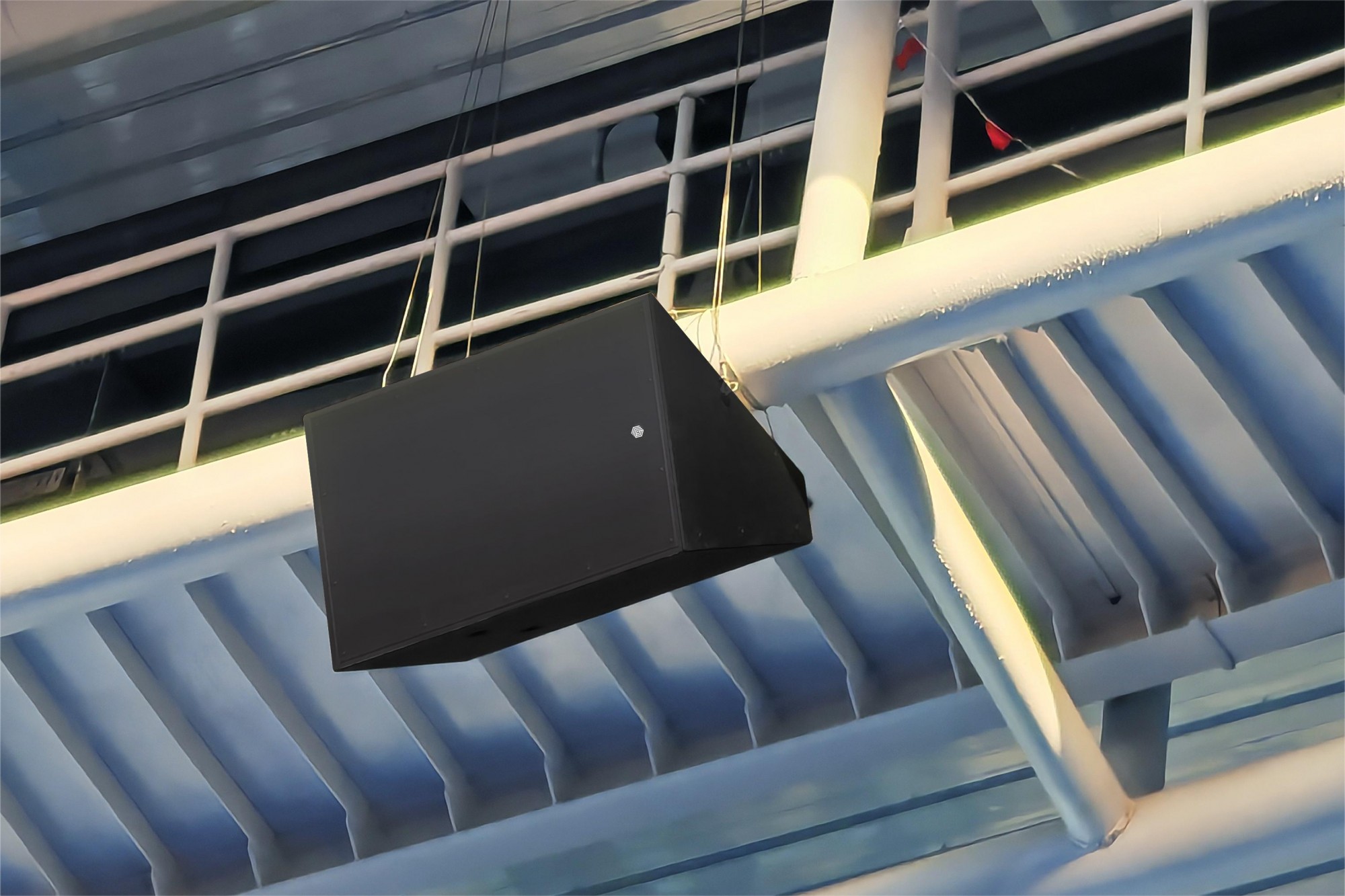

场地区域的扬声器系统,选用了8只ezacoustics THP1296P三分频点声源扬声器,分别吊装于东西两侧马道下方,每侧4只,确保比赛场地的声音覆盖均匀无死角。THP1296P利用三分频协作式发声技术,长冲程的设计使其具有高达143dB的最大声压级,可以轻松的将声音能量投射到50米以外的场地内,为场地区域提供足够大的声音能量。通过精确计算和调试,扬声器为场地内的每一个角落提供了均衡、清晰的声音覆盖,使得场内每一位观众和运动员都能获得最佳的听觉体验。


主席台返送扬声器选用ezacoustics FIS-1296i两分频全频点声源扬声器,它配置了一只12英寸低音单元与一只3英寸复合强化振膜钕磁驱动高音单元,能够确保为主席台发言和场地表演提供一致而优质的听感。其精准的音质还原和出色的声音覆盖范围,为整个场馆的音响效果增添了一抹亮色。

考虑到场馆需满足能够承办地区性和全国性的重大单项比赛,并有大型演艺活动的举办需求,活动级别重要且频繁,对系统安全性提出了极高要求,因此在系统架构的设计中,采用了全链路的数字音频的主备系统架构,音源设备通过信号分配器后同时接入主备调音台系统,主备系统分别形成完全独立的网络音频传输架构,扩声控制室与场内四个分机房之间通过光纤进行数字音频信号的传输,接入数字功率放大器,由功率放大器进行信号状态的判断,主信号断掉,备份信号自动切换,保证扩声系统在使用时万无一失。同时扩声系统采用全链路的数字音频传输,系统内仅存在一次A/D和D/A的转换,最大限度地保证了音频传输质量。

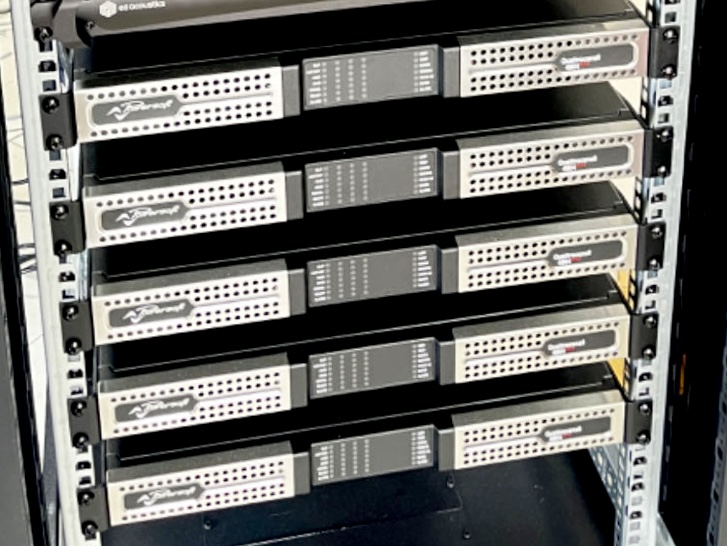

系统中功率放大器选用了Powersoft Quattrocanali系列数字功率放大器,为场内所有扬声器提供强大的能量驱动。这款数字功放产品集成了内置DSP处理、Dante音频传输协议以及功率补偿、阻抗监测、PFC、PWM等多种技术,是一款集绿色节能、灵活高效、安全稳定、音质优异等多种优势于一身的中高端功率放大器产品。通过其阻抗补偿技术,能够对扬声器线缆因距离过长而造成的衰减进行一定程度的补偿,并可对其各项工作参数进行远程监测,判断扬声器设备的工作状态,有效提高了系统运维效率。同时通过功放的D类放大技术、PFC和PWM技术,可以有效降低能耗,系统用电可节省40%以上。


项目交付时,系统不仅一次性通过了第三方专家老师严格的检测验收,还获得了各方的高度认可与赞誉。各项技术指标全面达标,包括最大声压级、声场均匀度、频率传输特性以及语言清晰度,均符合国家一级标准。同时,声音听感饱满且震撼,充分展现了易科在音频系统设计与实施方面的卓越技术实力与精湛工艺。


这套由易科打造的专业音频系统解决方案,无疑为滨州市全民健康文化中心体育场增添了浓墨重彩的一笔,更提升了整个城市的文体设施水平。它见证了滨州市民对健康生活的追求,也见证了城市文化体育事业的蓬勃发展。未来,这座文化中心将继续承载着滨州市民的期待和希望,成为城市发展的新引擎,引领着滨州市走向更加美好的未来!
