成都世纪城新国际会展中心作为文化学术交流、举办大型国际会议、演出活动等场所，对场馆扩声系统要求极高。此次展馆扩声系统甲方要求满足展览展示、时装发布、国际会议、新闻发布、文艺演出等多种需求。

 项目技术难点

✦  场地属于大型会展场馆改造，建声条件欠佳，且场地面积达15000平米，混响时间长；

✦  场地为钢结构屋梁，承重能力有限，很难满足大型线阵列扬声器吊挂安装需求；

✦  信号传输距离远跨度大，模拟传输信号损失大；

✦  由于场地安装位置所限，扬声器安装距离较高、间距大，传统扬声器较难实现均匀覆盖；

✦  要实现场景切换和场地分区的功能；

✦  施工周期短。

因此要在短时间内完成一个简易、灵活并且具有较高的指向控制能力，同时满足场景切换要求的音频系统，从而实现均匀清晰的扩声是本次项目中的最大挑战。

经易科国际对展馆现场扩声分析，建议场地内的墙壁、地板、天花做适当的吸声处理，适当减小了场地的混响时间。扬声器系统选择了Pan Acoustics品牌具有电子可调指向性的有源柱式扬声器Pan Beam系列。

其具备以下特点：

✦  拥有世界领先的电子可调多音束技术，可实现多音束技术、音束倾斜调节、音束垂直角度调节和音束中心点调节等多种音束调节技术；

✦  利用内置的DSP也可实现信号切换、均衡调节和延时调节等功能；

✦  利用DANTE网络的优越性，仅需布置网线和电源，也可完美解决信号传输、场景切换、场地分区和施工周期短的问题。

Pan Beam系列扬声器通过以上功能，满足了该展馆对声音精确控制以实现控制声音指向、使声音均匀覆盖从而提升了语音清晰度的需求。同时较轻的重量、较小的尺寸以及精美的外观，也完全满足了展馆荷载和美学的要求。

扬声器分布：

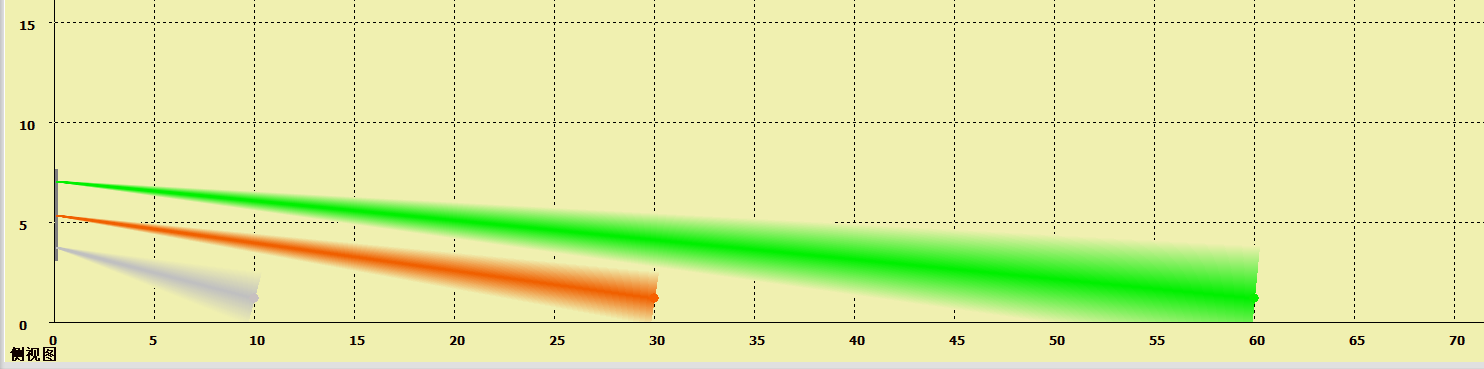

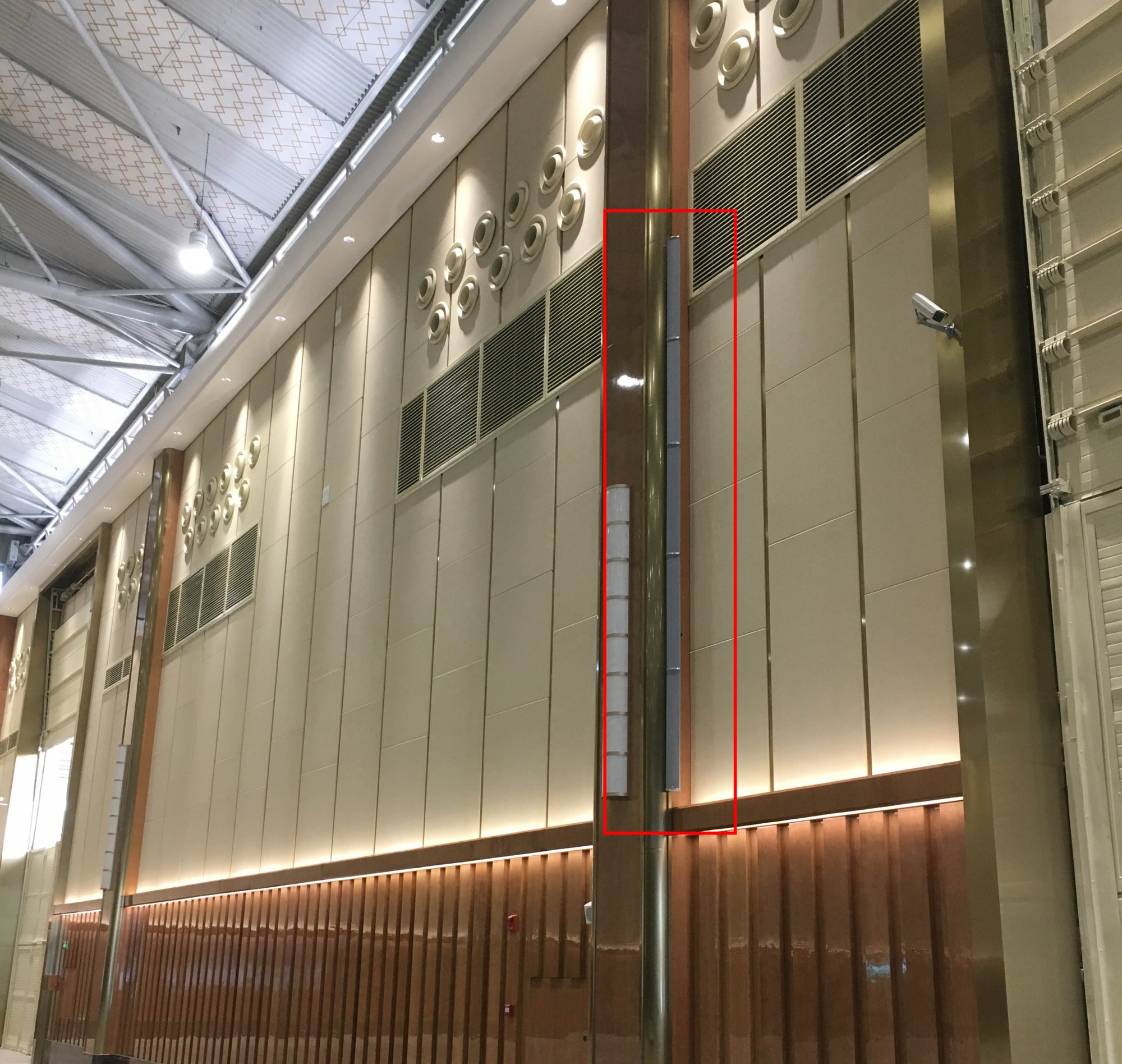

主扩扬声器选用Pan Beam 40-D扬声器组，在距离活动主席台16米处离地3.1米高壁挂安装，覆盖整个观众席，分别使用了3个音束用来覆盖远中近3个区域，利用PanBeam扬声器先进的音束控制技术分别对三个区域进行单独的音束角度控制和音束音量控制。实现平稳均匀的声压覆盖和良好的声音指向。

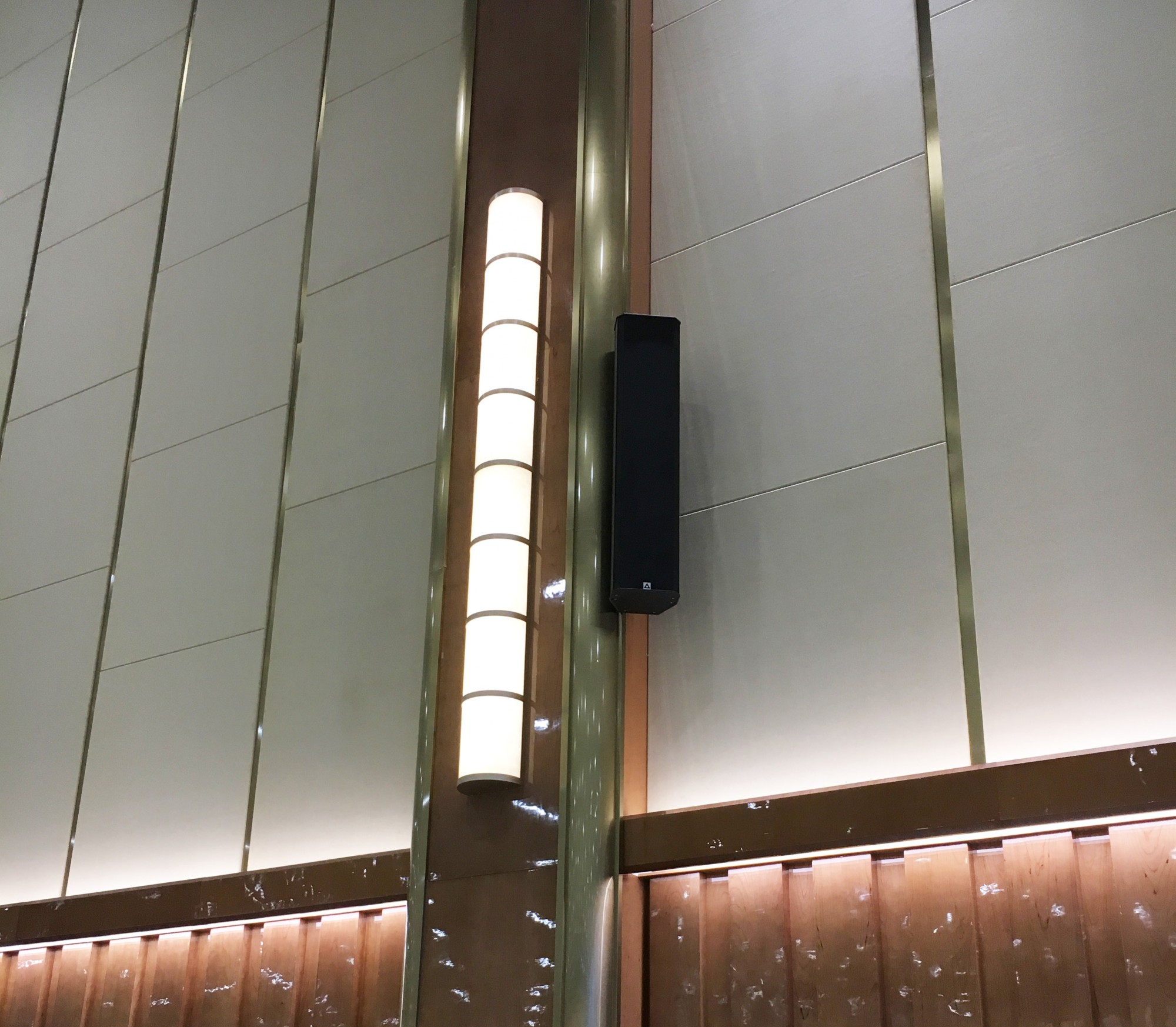

补声扬声器选用Pan Beam 224-D，在活动主席台、展区中后场壁挂安装，主要用来覆盖中后场观众席。通过旁瓣优化技术将扬声器旁瓣最小化，减少向墙壁和天花的旁瓣能量，从而大大提高语音清晰度。

超低音箱也采用了同系列的有源DSP扬声器Pan Beam S-118-D，通过内置DSP方便的实现频率优化、信号切换，从而增加了音乐低频的冲击力。

♦ ​信号传输与处理系统

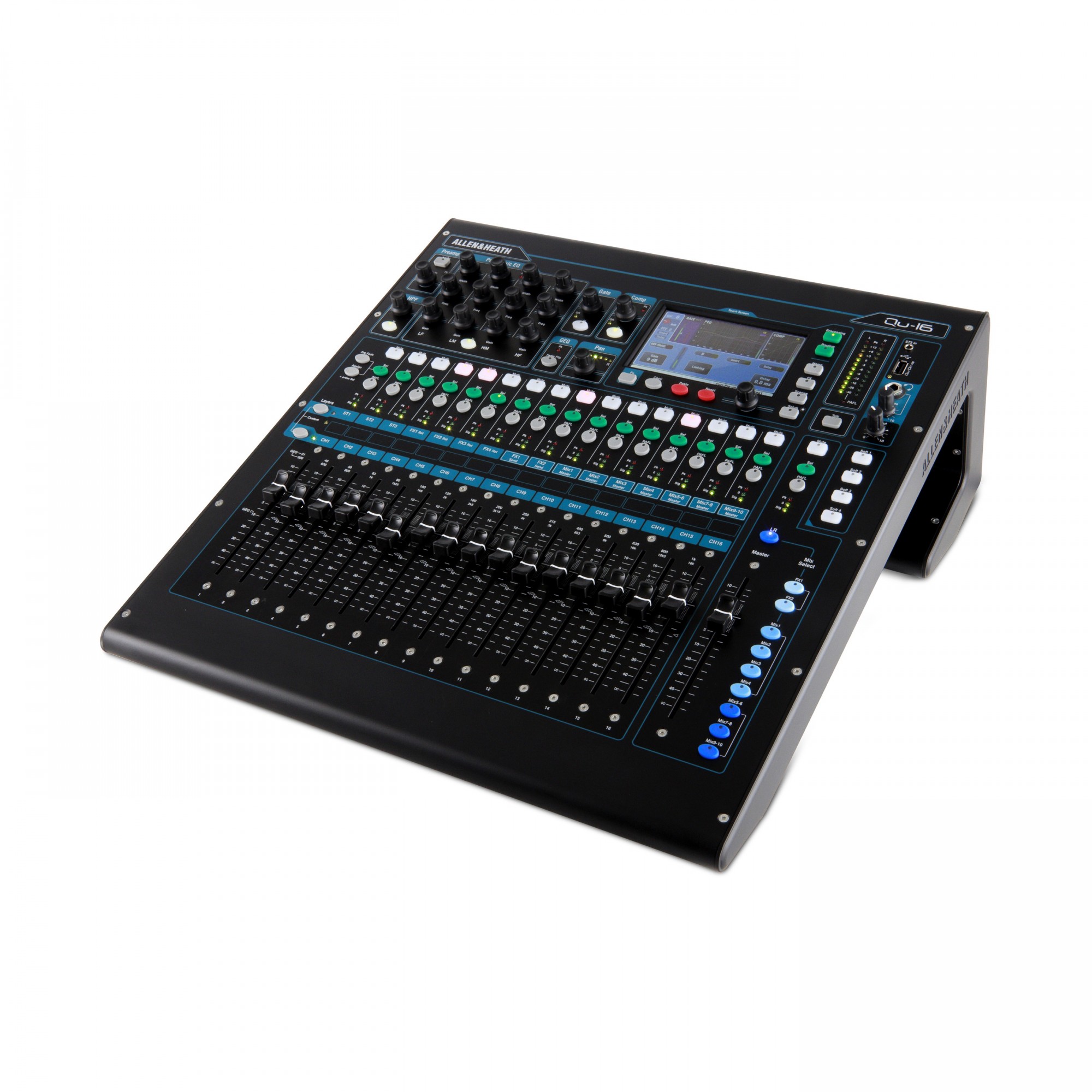

调音系统采用ALLEN&HEATH QU16连接AR2412混音机架作为主扩调音台，强大且极具性价比的高级信号处理功能的Symetrix Prism 8x8 处理器于机柜安装。场地多处预留有网络接口，在任何角落通过网线从而实现简便快速的使用需求。

项目完成后，用户评价此次扩声系统在长混响厅内能听音清晰、扩声无明显回声，满足使用要求。

品牌：Pan Acoustics/ALLEN&HEATH/Symetrix Prism

产品：Pan Beam 224-D、Pan Beam S-118-D、QU16、Prism 8x8

应用：多功能厅
