01场馆介绍

西安奥林匹克体育中心，是西北地区功能最齐全、规模最大的体育场馆类建筑。主要包括三大功能性场馆：

可容纳6万人的体育场，是十四届全运会开幕式场馆。

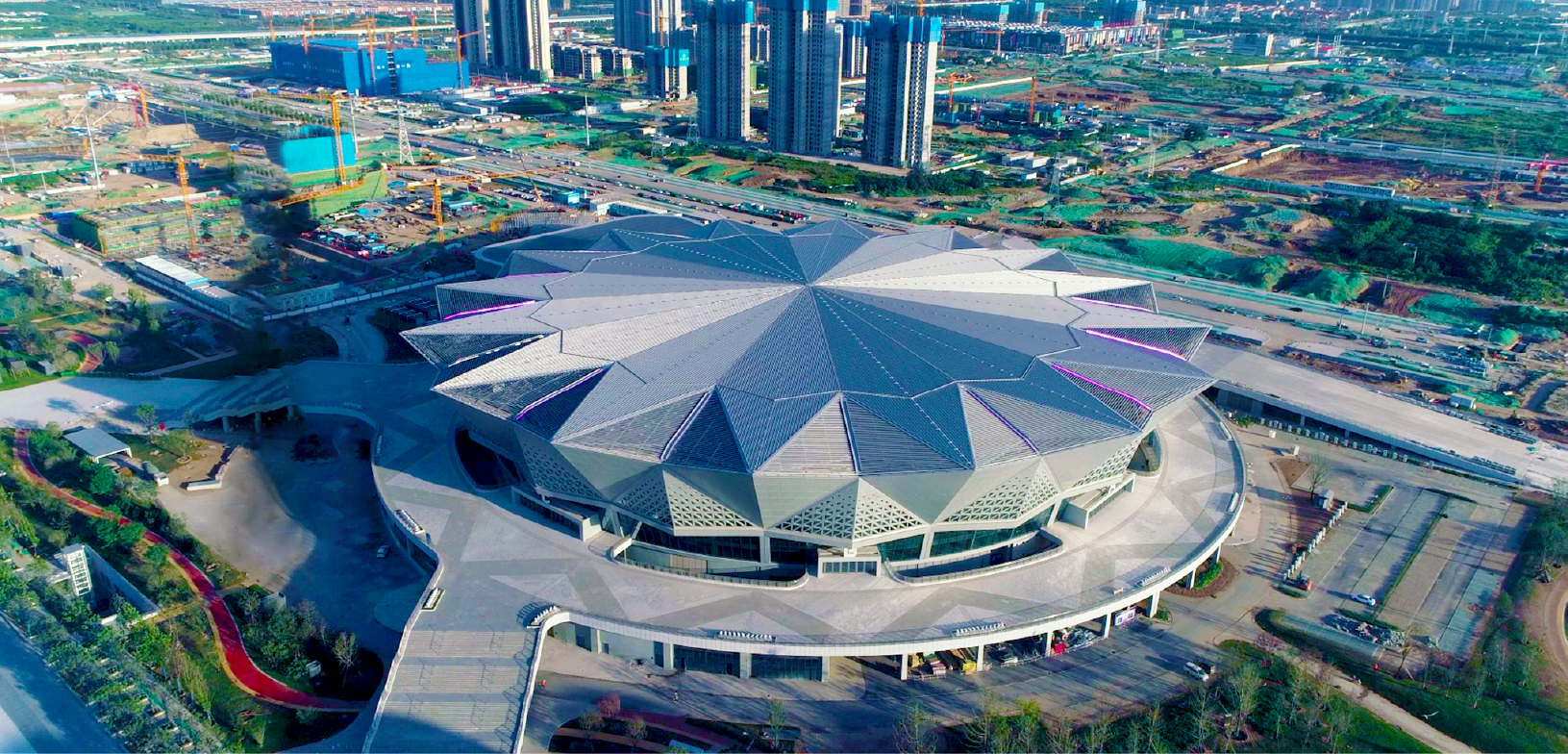

可容纳1.8万人的体育馆，可举办篮球、手球、羽毛球、乒乓球等国际A级比赛，是十四届全运会闭幕式场馆。

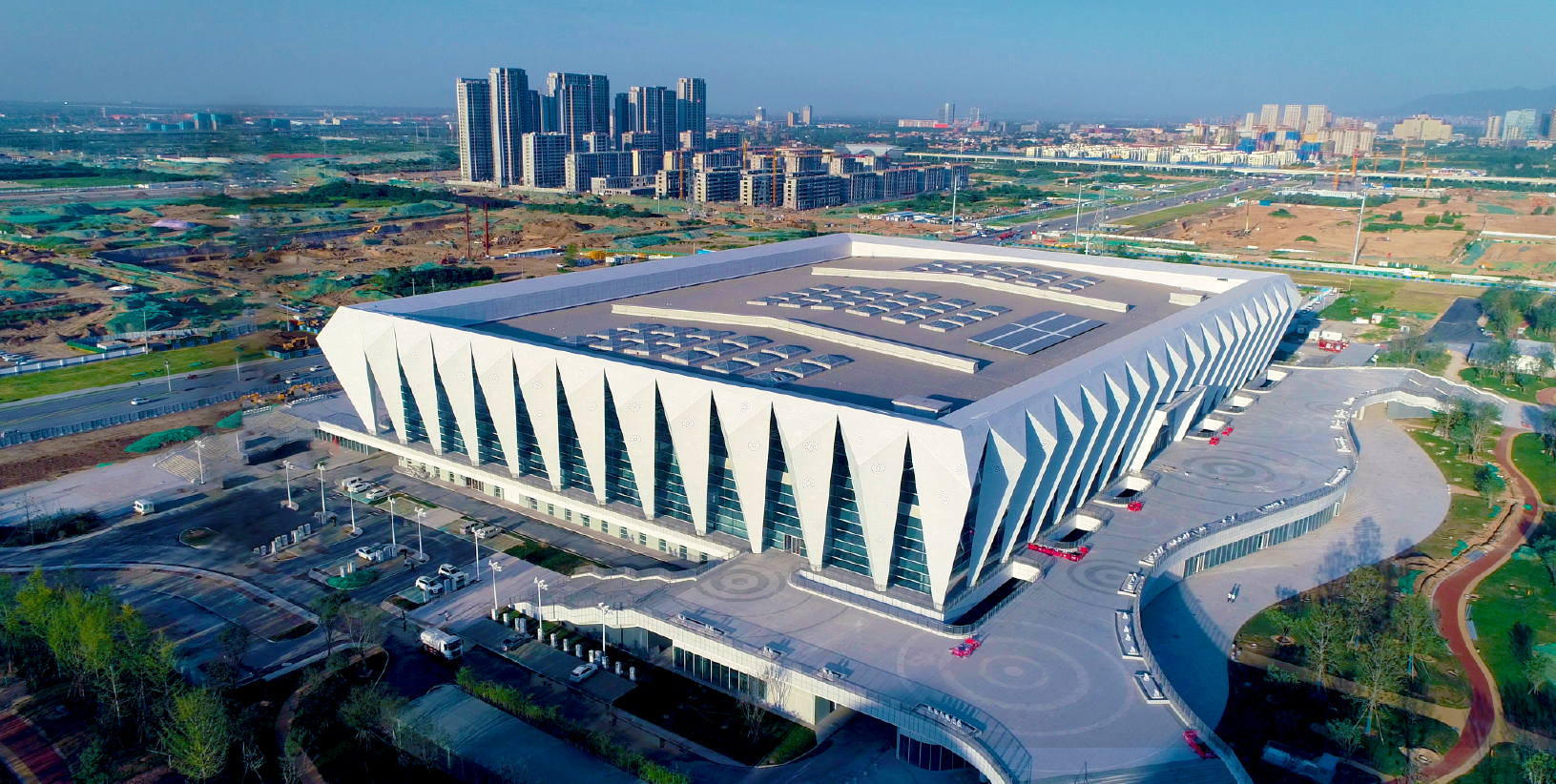

可容纳4000人的游泳馆，可以举办游泳、跳水、水球等国际重大比赛。

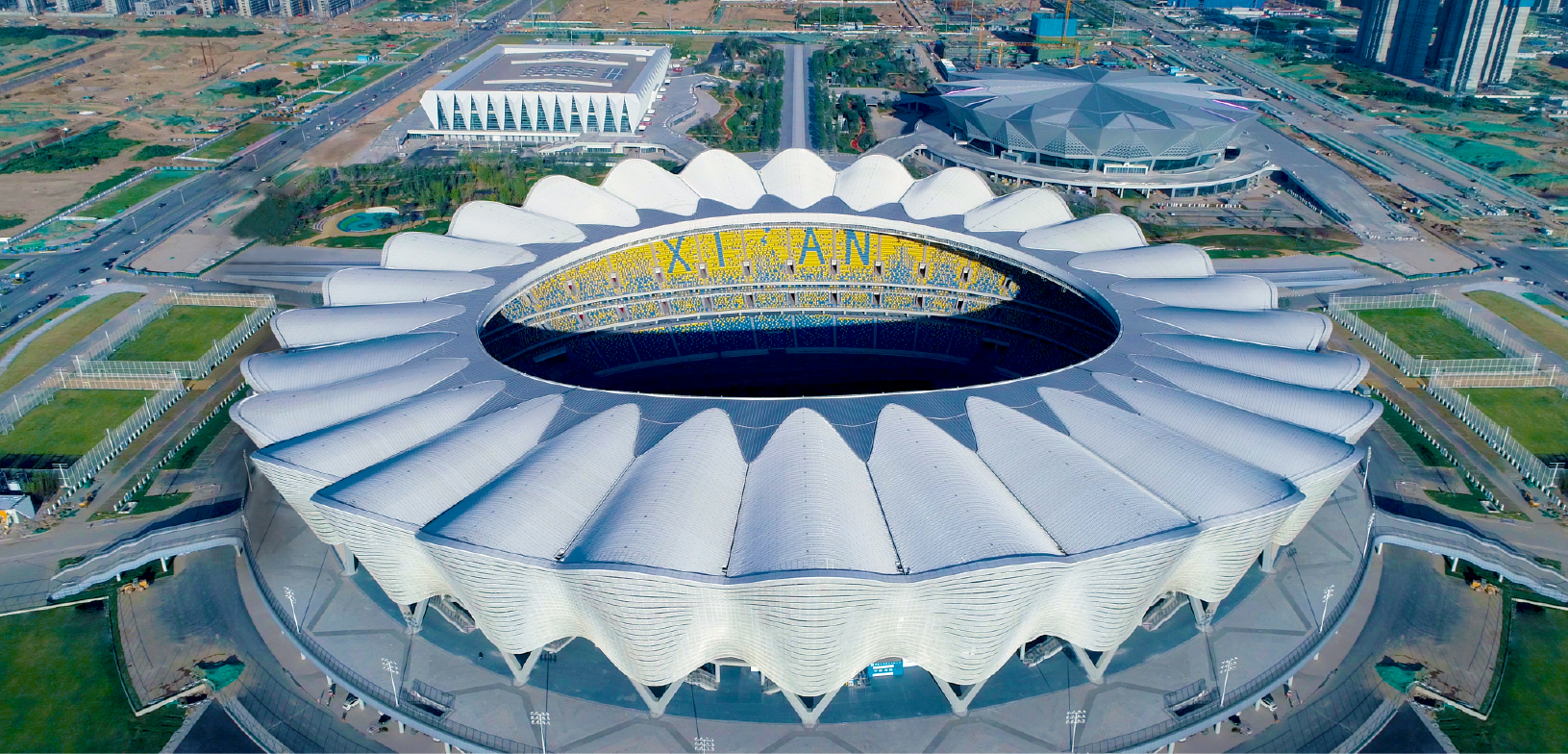

其中体育场建筑造型取于西安市花“石榴花”，其灵动、飘逸的建筑造型，宛似徐徐展开的飘带，寓意丝绸之路，一场两馆成“品”字形布阵，气势恢宏。

02 解决方案

▋安全稳定性

对于西安奥林匹克体育中心，除2021年的十四届全运会，还将举办众多大型的体育赛事，一个安全可靠的音频系统至关重要。为实现系统安全可靠，三大场馆系统链路均采用多重冗余备份，使用光纤网络架构，实现信号无缝切换。

▋语言清晰度

语言扩声作为体育赛事的必备功能之一，良好的语言清晰度也是业主对易科提出的主要要求。三个体育场馆在规模、声学条件上存在较大差异，因此无论是在扬声器选型还是布局，易科都是以每个场馆建声条件为依据进行设计，量体裁衣。

【体育场】

体育场作为面积最大的厅堂，建筑面积达12.4万平方千米，扩声系统需覆盖的区域非常大，扬声器采用分散式布局，对称吊挂安装于顶棚马道。

系统为每个扬声器单独配置了一个功放通道，一方面提高了每一只扬声器覆盖分区的可控性，便于不同扬声器之间电平、延时以及音质方面的单独调整，另一方面，当某个区域没有观众时，也可关闭该区域的扬声器系统以减少不良反射声的干扰，从而进一步提高语言清晰度。

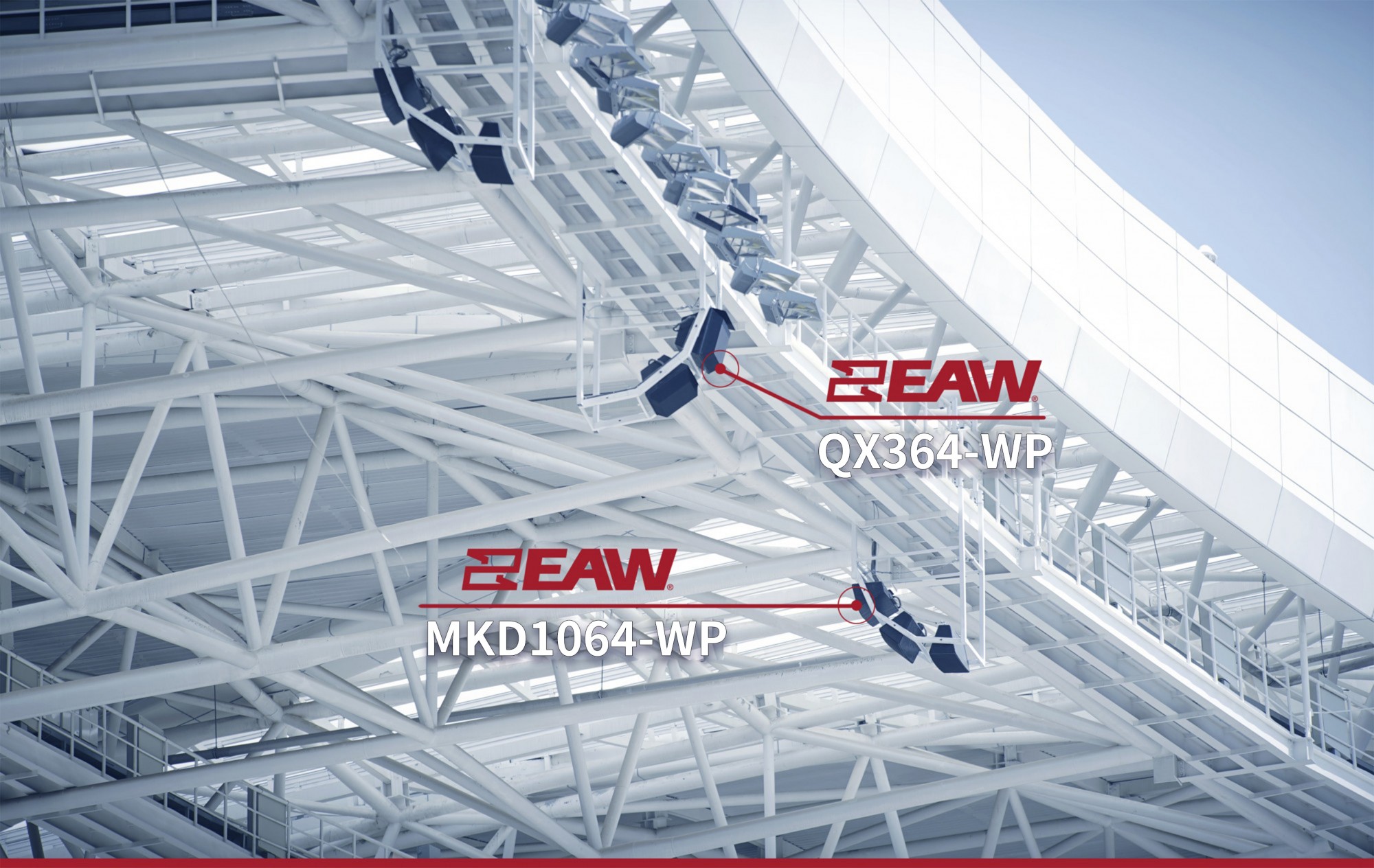

另外考虑到体育场为室外半开放式，系统所使用的扬声器均为EAW MKD、QX系列全天候户外防水的点声源扬声器，即使在恶劣天气条件下都能保证稳定的高性能表现。

【体育馆】

相对于体育场，体育馆的面积较小，采用集中式扬声器布局，便于安装调试和检修，利于解决声源间相互干扰的问题。

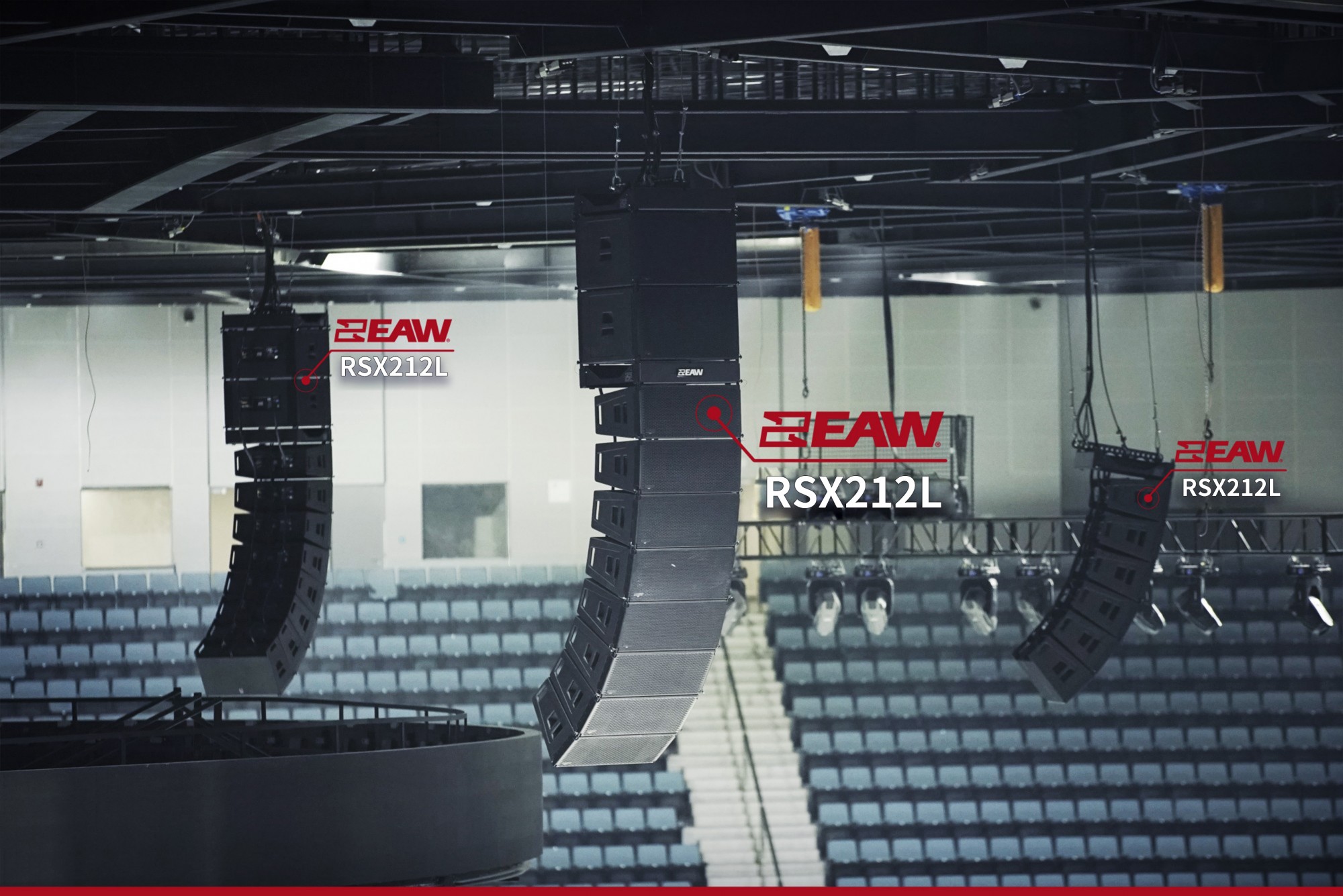

由于集中式布局对扬声器射程范围要求较高，EAW Radius系列长冲程线阵列扬声器成为不二之选，Radius系列扬声器可自动进行阵列自我检测并即时优化，提升调试效率 。

【游泳馆】

由于游泳馆建声条件特殊，水流声等本底噪声相对较高，水面及瓷砖等硬光滑材质饰面易引起强反射所造成的混响时间过长等问题从而影响语言清晰度，因此游泳馆采用分散式扬声器布局。

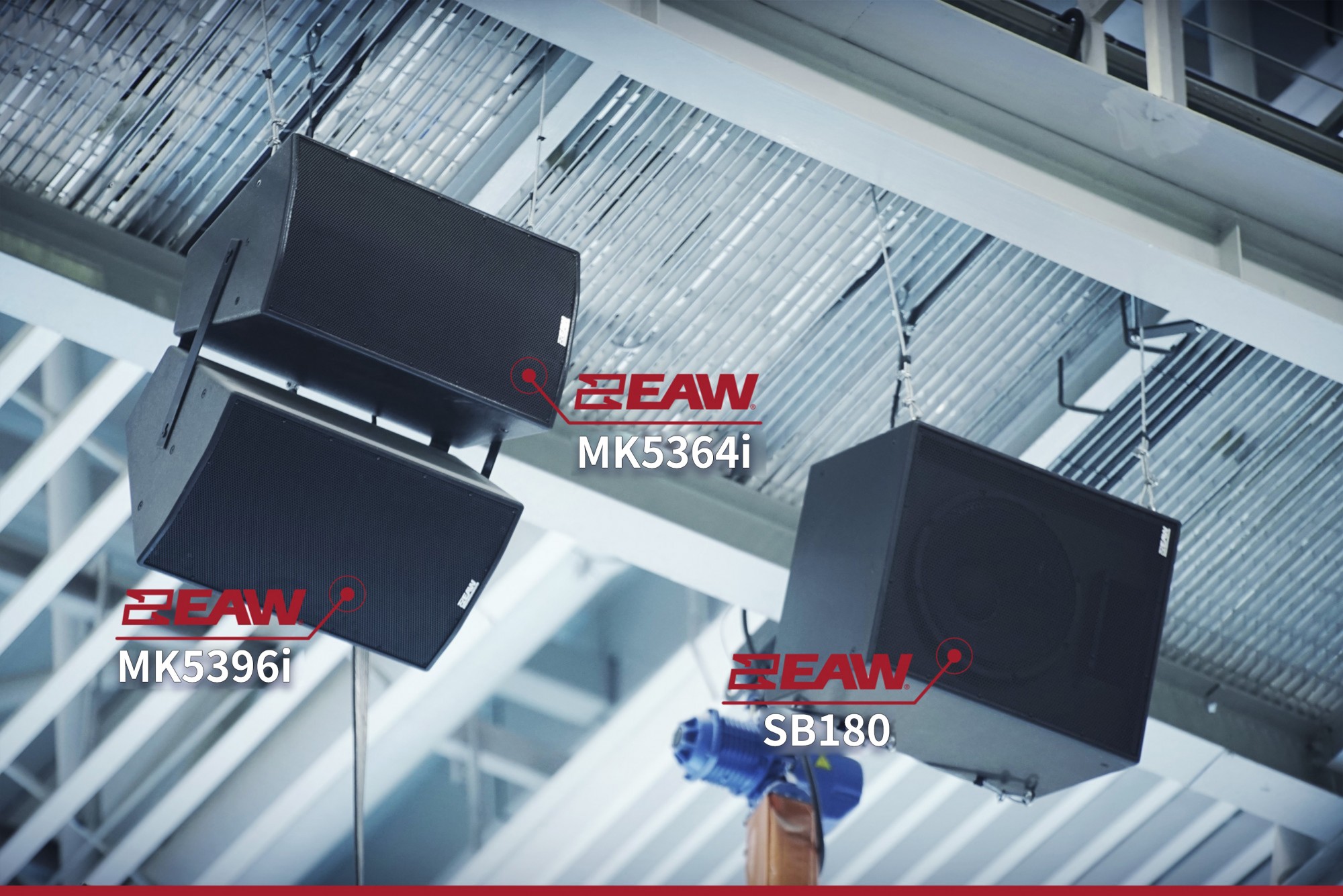

并使用指向性和可控性强的EAW MK系列点声源扬声器吊挂安装在顶棚网架，尽量利用直达声来覆盖听众区并减少在强反射区声音的投射。

▋系统运维

这种大型场馆设备的运维一直是使用方存在的痛点之一，也是易科团队系统设计时考虑的重要因素。如下图，体育场扬声器都安装于马道下方，人工获取其工作和信号状态是非常费时费力的。

针对这个问题，易科选用了意大利Powersoft Quattrocanali带DSP和Dante的功率放大器，运维人员可通过ArmoníaPlus平台获取扬声器阻抗信息，进而监控扬声器的健康状态。



不仅如此，易科正在做的是将所有关键节点设备的控制软件集成在一个控制平台，从音源、调音台、音频处理器再到功率放大器，打造易科ezCloud一体化总控平台，为用户提供更好的运维服务和体验。

03产品选型

在产品选型方面，三大场馆集成了一套经大型活动实践检验、专业可靠的网络数字音频处理系统：
◇ Dante网络数字音频协议
◇ Allen & Heath 数字调音台
◇ Symetrix Radius音频处理器
◇ Powersoft Quattrocanali DSP+D功率放大器
◇ EAW扬声器
◇ 易科自主品牌IPS集中管控及电源管理器

04项目反馈

西安奥体中心项目交付时也得到了项目方的一致认可，西安奥体中心体育场项目技术总工程师周军表示：“项目工期非常紧张，易科团队也是如约将声音放了出来。在验收当天，我们请到了第三方专家老师进行验收，不仅做到一次性通过，还获得了专家老师的好评。在技术指标上，无论是最大声压级还是声场均匀度、饱满度都达到国家一级标准，这个也是要感谢易科在技术上的大力支持。”

盛世之花，丝路启航
相信不久
西安奥体中心便会成为三秦大地
北上东拓西进的新名片和代名词⊿
