常看网球比赛的小伙伴应该知道，球场上出现频次最高的声音就是拍子击打网球的“咚咚”声、选手大力发球的“啊”声、主裁的报分声、司线“out（出界）”、“fault（失误）”的呼报声以及球员跑动时的脚步声。如果问到你网球场上的声音是什么时，你能想到这些，那么恭喜你！你应该是一名合格的网球赛观众了。

然而，作为举办网球赛场的专业场馆，这些声音的呈现并不是全部，对偌大观众席的每一个角落来说，现场的扩声系统发挥着至关重要的作用。那么今天科科就带你来盘一盘世界顶级网球场馆之一——国家网球中心是如何呈现各种各样的“好声音”的。

                                                             国家网球中心的扩声系统你了解吗？

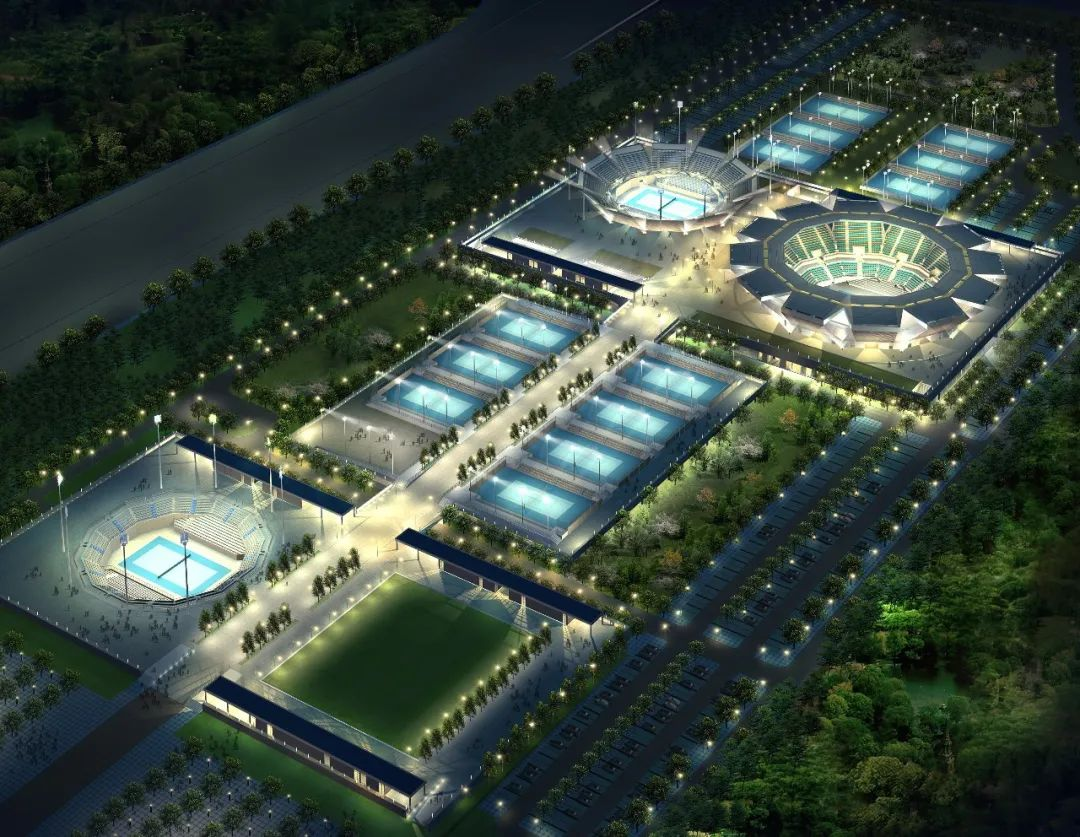

                                                                       ▲国家网球中心全貌

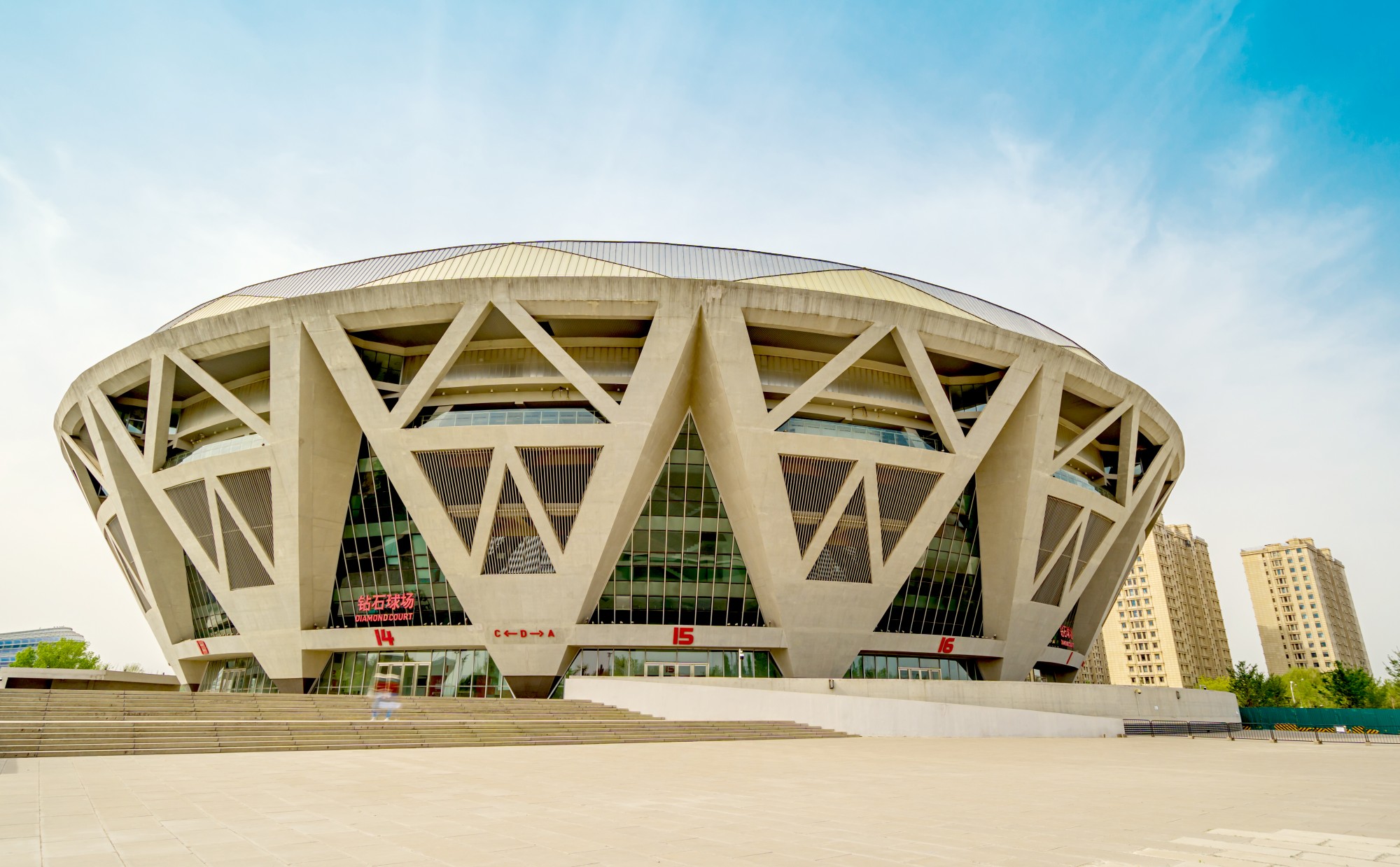

                                                                       绚丽璀璨的钻石球场


                                                                            ▲钻石球场

钻石球场是国网中心最大的球场，顶棚采用可开合设计，球场内的混响会根据顶棚的开合发生变化，因此为提高扩声区域的直混比，系统采用分散式布局，全部50只扬声器均选用美国EAW公司的明星产品，每只扬声器独立对不同的听音区域进行覆盖。

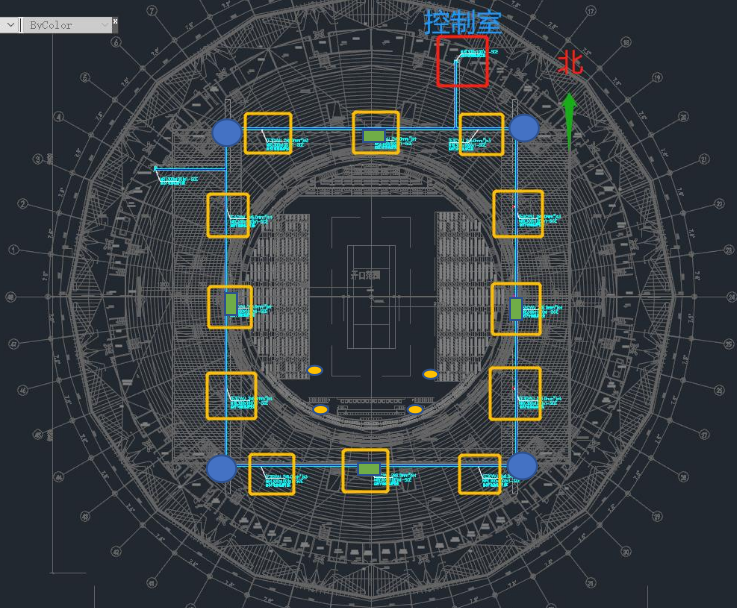

                                                              ▲钻石球场扬声器组位置示意图

如示意图所示，在球场四周共配置12组扬声器（黄色方框标志），每组采用3只全频扬声器分别覆盖相关观众席的上、中、下层。其中下层观众席区选用EAW QX364-WP Black全天候点声源扬声器，该产品应用了EAW声源聚焦Focusing以及声源对称等多项核心技术，不仅音质出众，还可以实现强大声压的远距离均匀投射；中层和上层观众席分别选用EAW MKD1096-WP Black以及EAW MKD1026-WP Black全天候点声源， MKD1000系列点声源扬声器同样采用了众多核心技术，但声压级略小于QX300系列，且水平指向角更大，适用于中距离投射。


除此以外，在场地马道的四个角上吊装4只全频点声源扬声器QX364（蓝色标志）来覆盖中心比赛场地区域，并配置4只超低频扬声器SB528（绿色标志），以便在场内举办活动时，对音乐信号的低频能量进行补偿。同时，一层主席台设置4只固定返送（补声）扬声器CPL12M（黄色圆圈标志），既为主席台发言以及场地表演提供清晰、自然的扩声，又有效缩短扬声器与发言者之间的距离，从而在一定程度上降低发言与扩声之间的延时问题。


                                                 ▲全频点声源扬声器QX364及超低频扬声器SB528

另外，场内还配置了若干流动扬声器的接口，可根据场内主持人、裁判等发言者位置流动安装2只EAW CPL12M专业返送扬声器，其音质可以满足专业乐手对舞台返送音质的需求，同时箱体设计既支持固定安装使用，也支持流动使用，多种仰角设计使其可以应对各种不同的使用方式和需求。

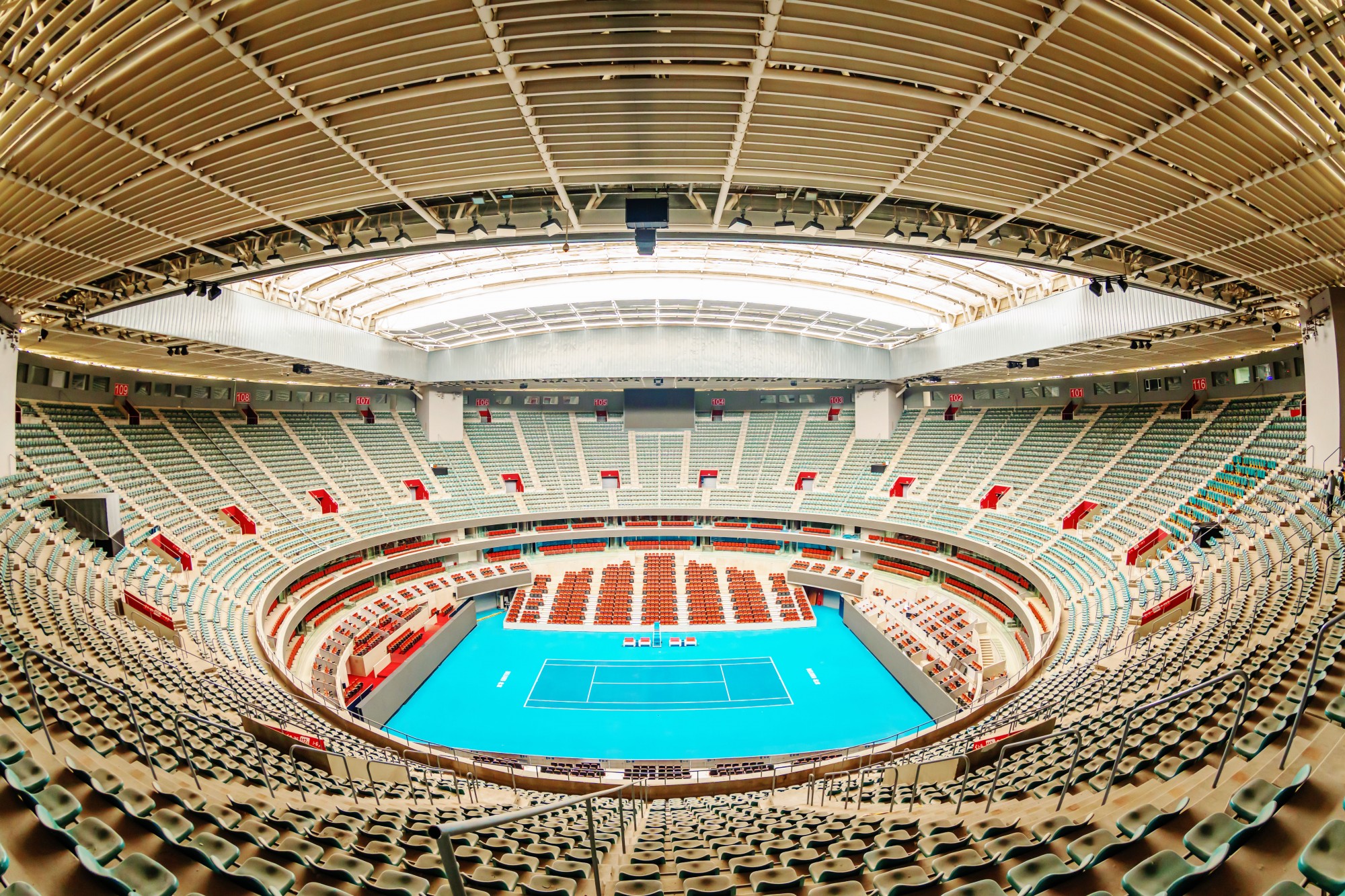

                                                                      ▲钻石球场内部结构

升级改造完成后，无论是在任意位置，你所期待的“好声音”都不会缺席。下面小视频点一点，一起来听听手机录制的现场效果吧！而且还要请大家注意，这可是在球场顶棚关闭后的长混响状态下哦~

                                                                       洒脱飘逸的莲花球场

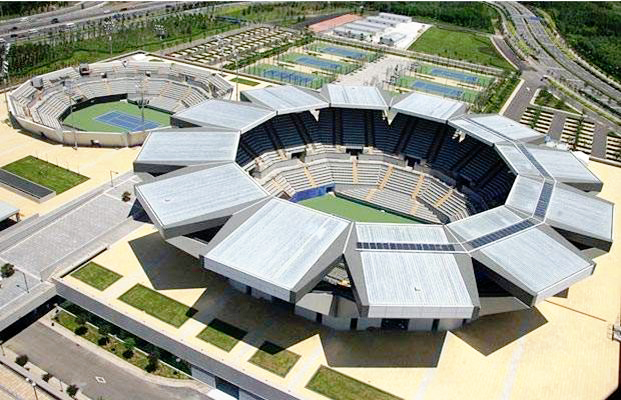

                                                                             ▲莲花球场

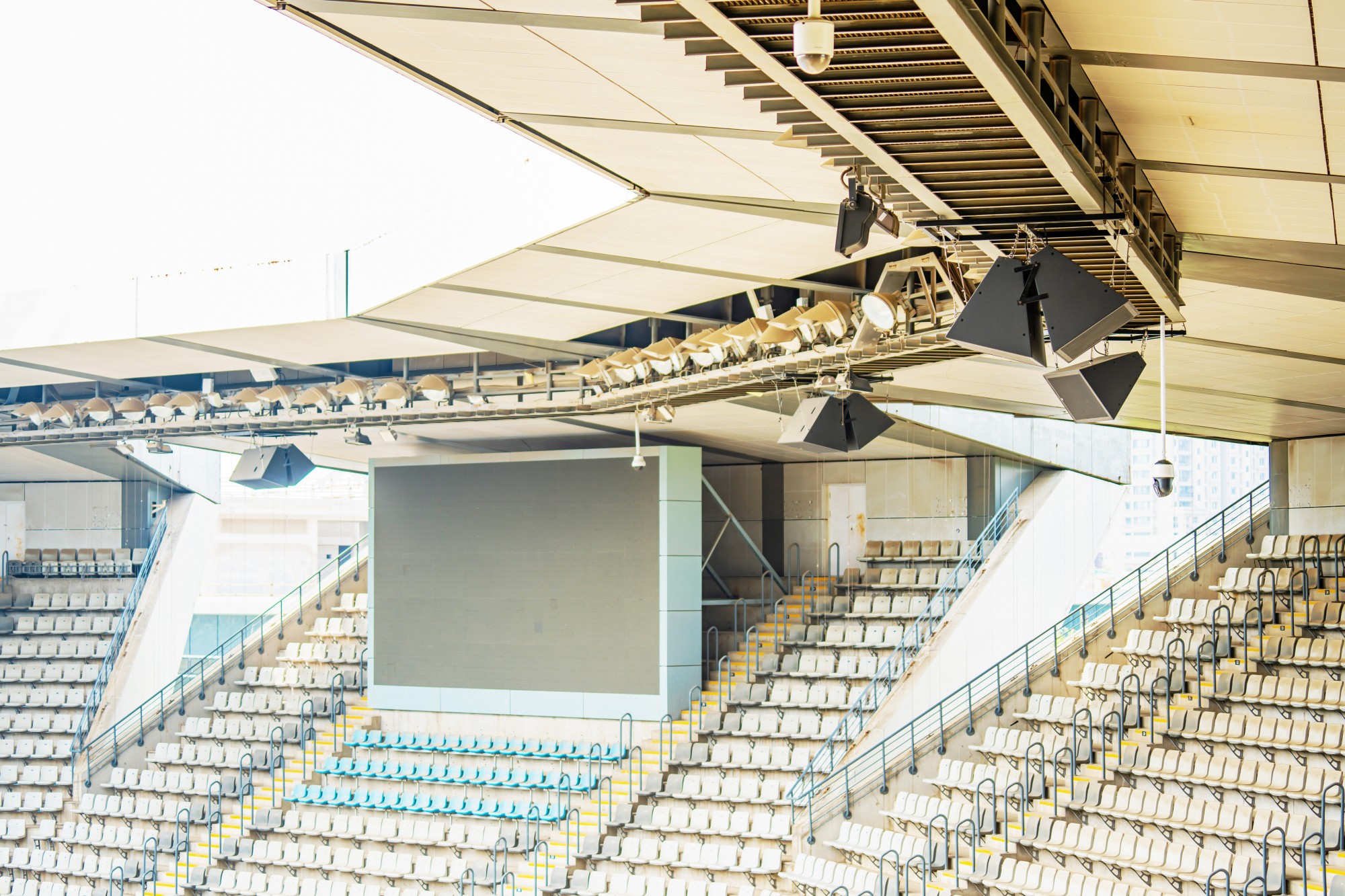

莲花球场是国网中心第二大的场馆，它共有12朵花瓣，每个花瓣就是一个观众坐席区域。在这里，我们依然采用了分散式扩声方式，在每朵花瓣的顶棚马道中间均配置一组由上下两只全频点声源组成的扬声器组，以覆盖对应的上下层观众席。所有扬声器均选用易科自主品牌ezacoustics THP系列产品，其中具有90°宽水平指向的1296WP用于上层看台，而60°窄水平指向的1264WP则用于下层看台。同时，在场地周围的正上方马道上，吊装了4只THP1264WP，用于均匀覆盖近40m开外的比赛场地。


                                                       ▲ezacoustics THP1296WP及1264WP

ezacoustics THP系列为大声压级点声源全天候扬声器，采用2x12"低音单元+4x5"中音单元+1x1.4"开口高音单元的三分频结构，其独有的三分频协作式号筒专利技术有效解决了扬声器高中低多单元声学中心点模糊、各频段导波结果差异大等问题，使扬声器各频段指向性更为一致；通过合理的箱体优化，进而优化了音质和清晰度，并在提供146dB极大峰值声压级的前提下将扬声器的低频下限延展至40Hz（-10dB）。


说的如此天花乱坠，不如来听听现场效果如何吧～

                                                              大道至简的映月和布拉德球场

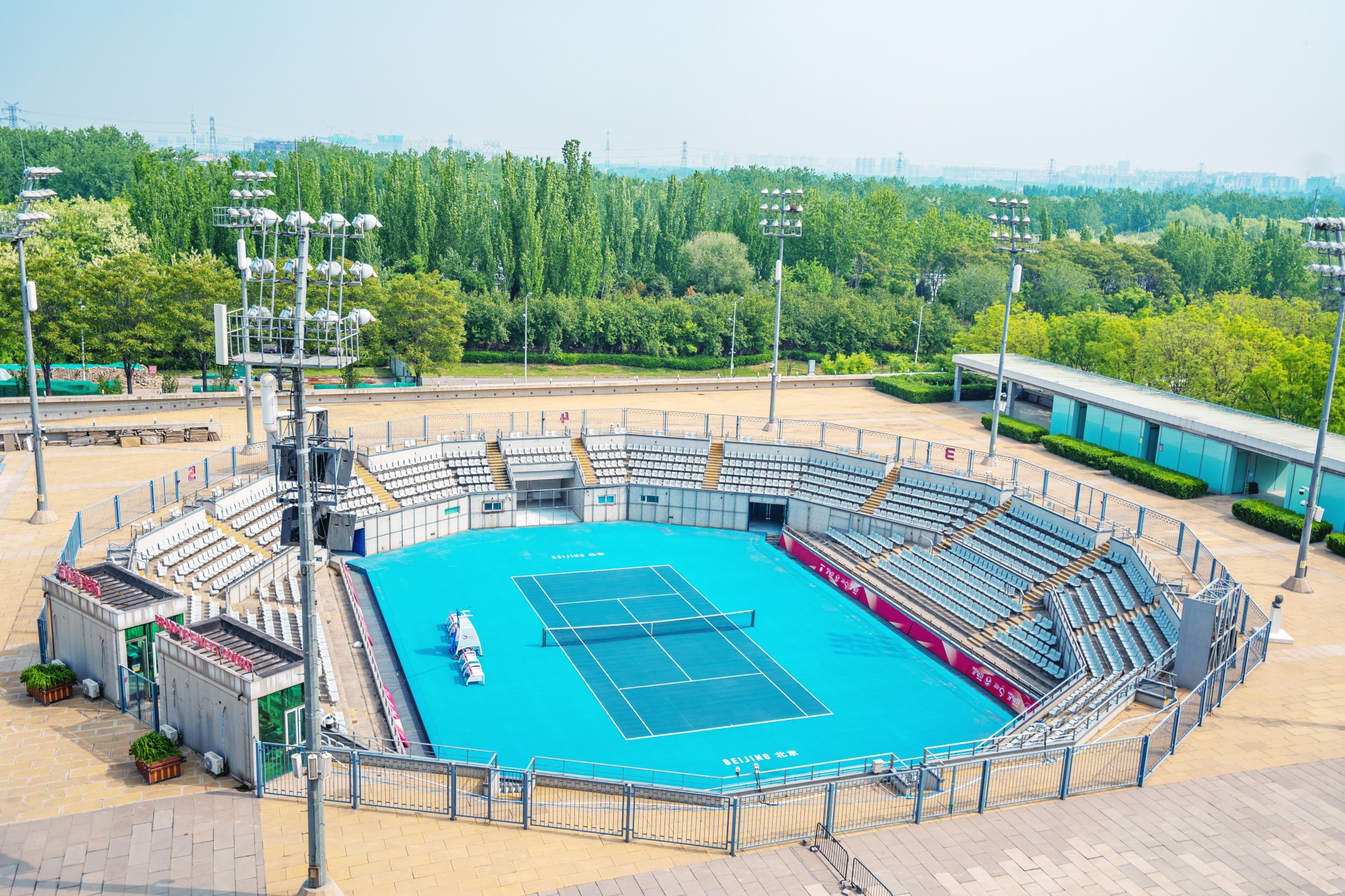

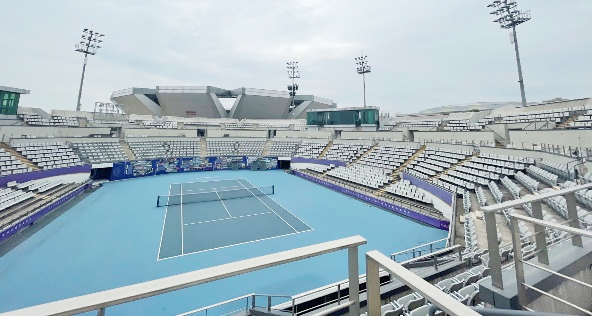

                                                                            ▲映月球场


                                                                            ▲布拉德球场

映月和布拉德两个球场均采用无顶棚式设计，且现场也无法重新敷设管线，所以采用了基于原安装位置的集中式、远近场的布局对球场的全区域进行声场覆盖。扬声器组安装在球场边照明灯柱上，距地垂直高度约6 m~ 8 m。远场扬声器组由3只全频扬声器ezacoustics THP-1264WP 组成，整体形成水平约 90°、垂直约60°的指向角度进行声音覆盖。近场扬声器组则由3只THP-1264WP 组成，整体形成水平约 130°、垂直约60°的指向角度进行声音覆盖。

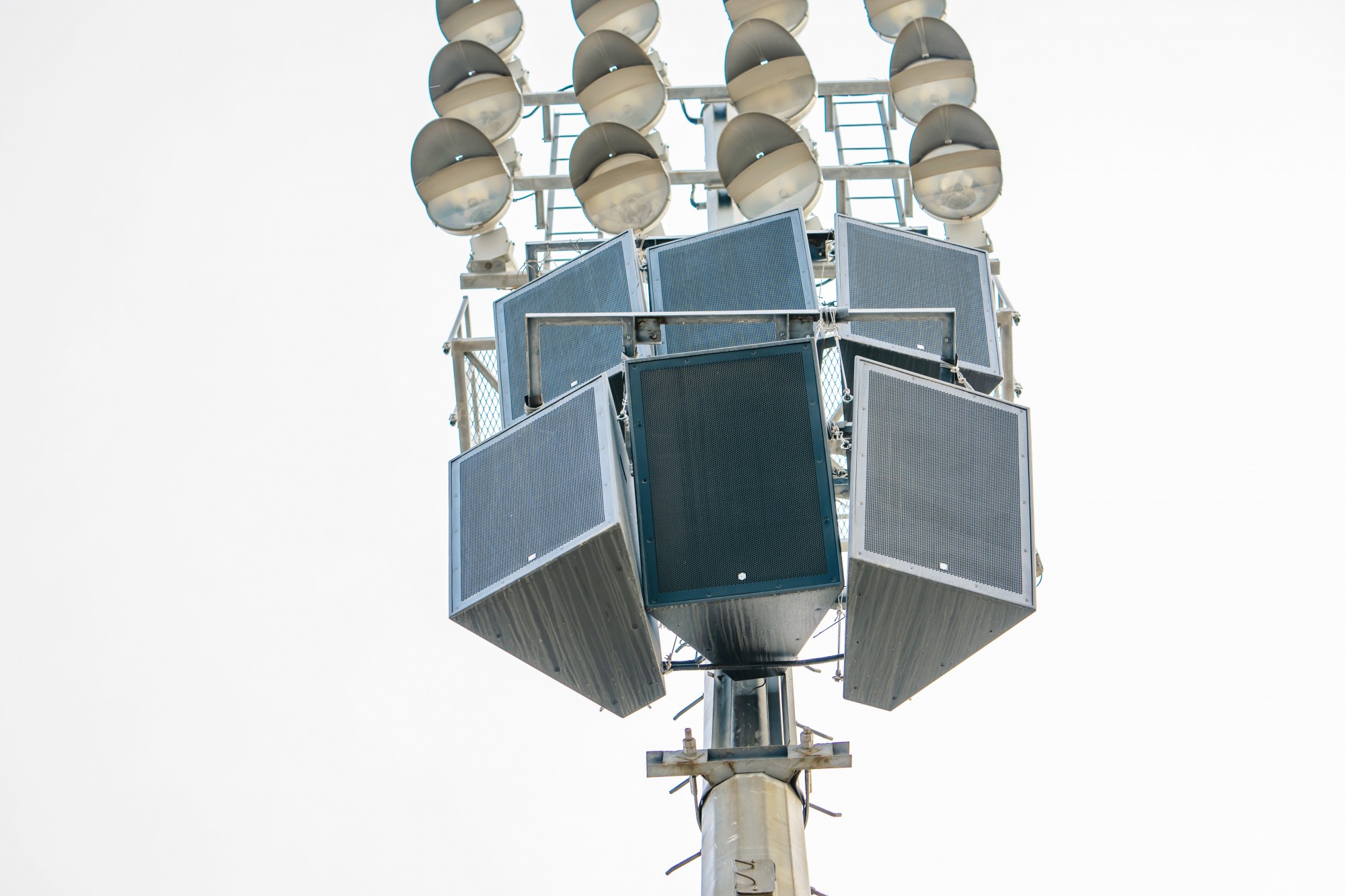

                                                               ▲吊装于照明灯柱上的扬声器

映月和布拉德两个球场与莲花球场有着同样的扬声器选型和近似的布局形式，来，现场效果也听一听～

                                                                       朴素亲民的外围球场

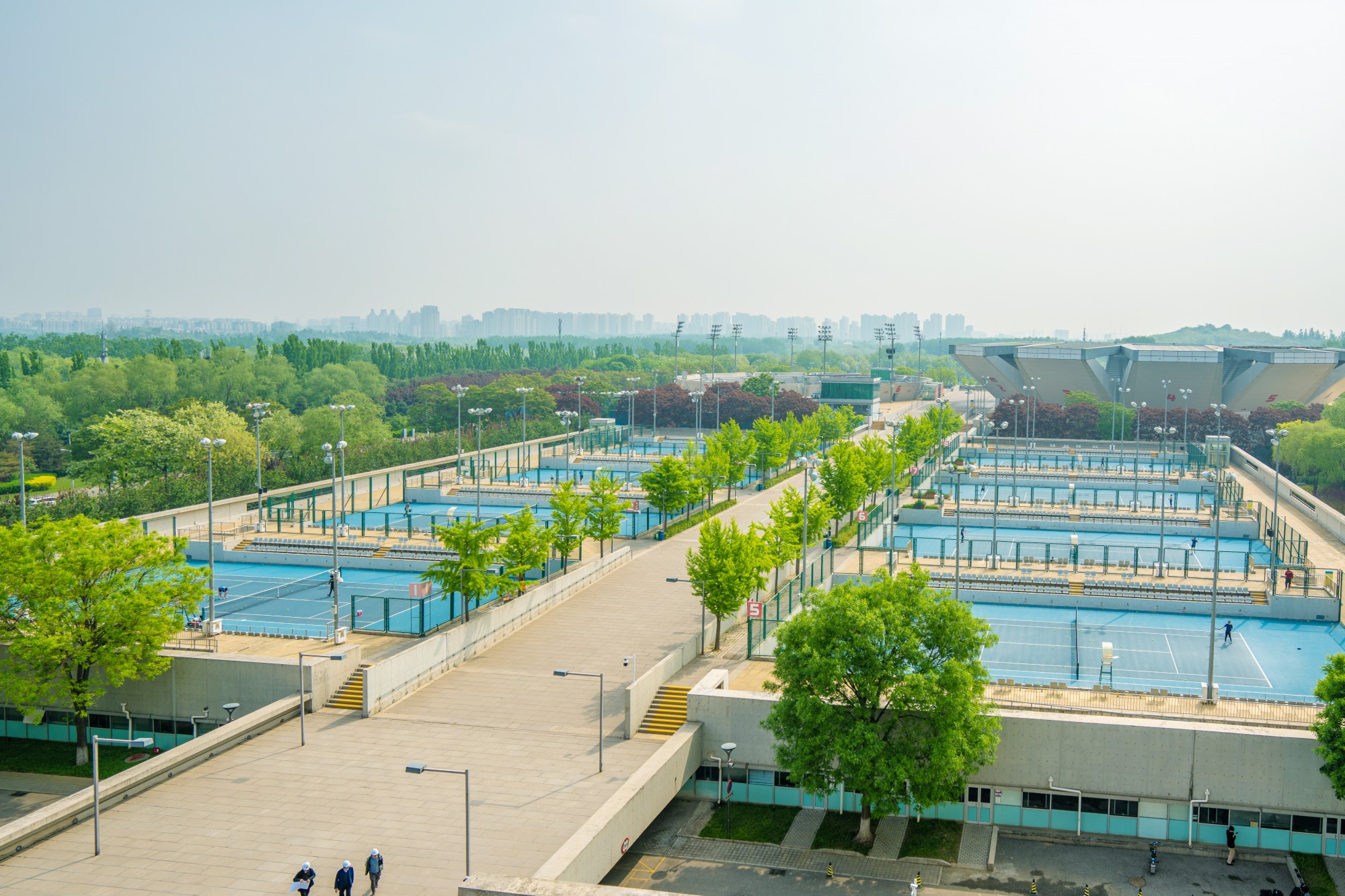

                                                                             ▲外围球场

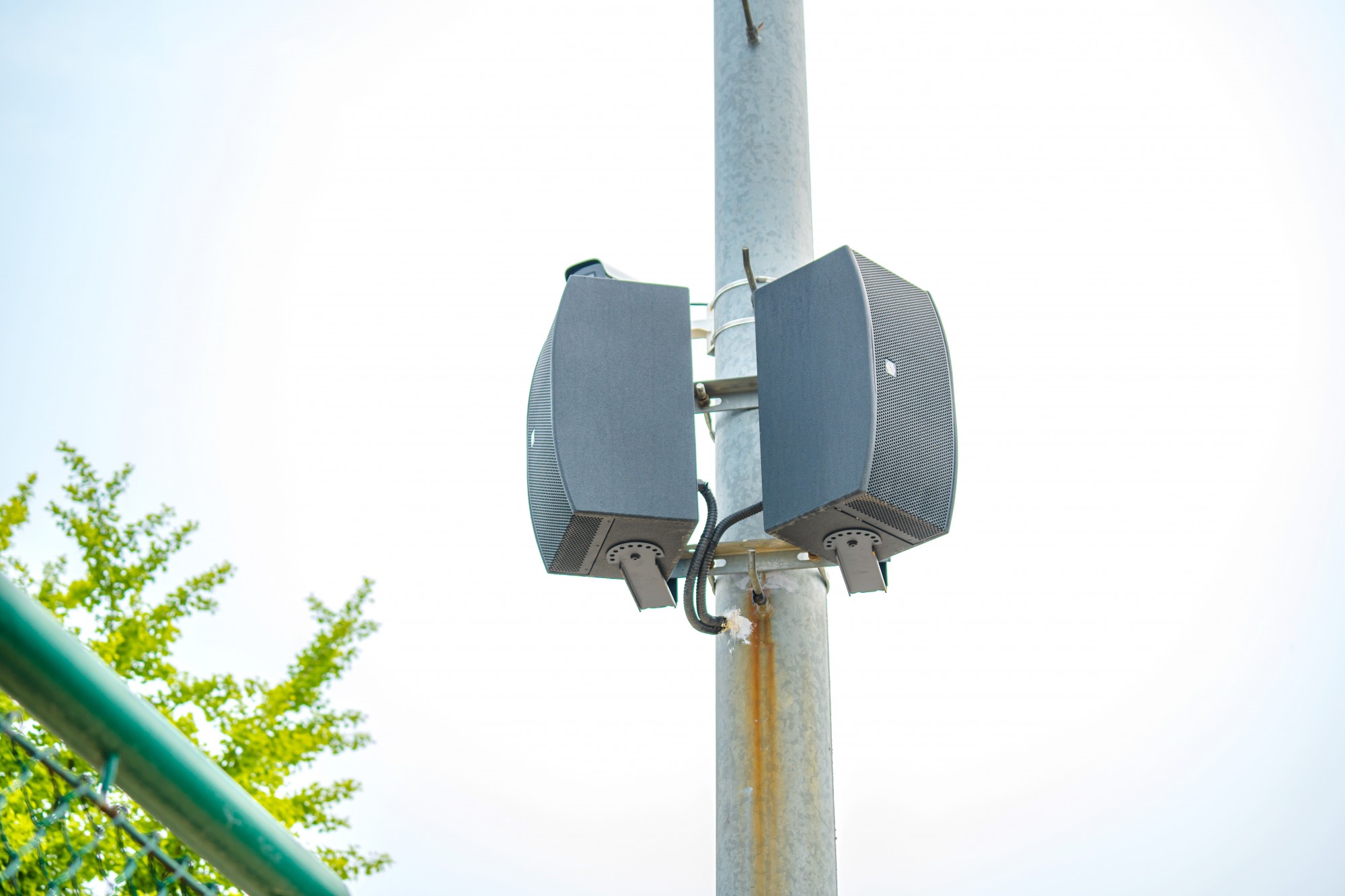

对于外围球场的8块场地，共配置了16只ezacoustics FIS-H208iWP全频点声源扬声器进行声场覆盖，这是一款双8寸低音单元+3寸复合强化振膜高音单元的两分频扬声器，紧凑的外观、132dB的高声压级输出以及全天候防护能力使之非常适用于外围球场。八组扬声器每两只背靠背固定安装在每两块场地之间角部的照明灯柱上，吊装高度约4米，其号筒在箱体内部做90度旋转后，形成水平约120°、垂直约60°指向，可以向场地以及两侧观众席提供均匀的覆盖声场。


                                                   ▲ezacoustics FIS-H208iWP全频点声源扬声器

言至此处，国家网球中心各个主场馆的声场设计已经尽数体现，科科可以很自豪地说，本次扩声系统的升级改造解决了用户多次改造未能解决的扩声问题，体现出了易科国际专业的技术设计能力和高水平的调试水准，高品质地保证了场馆提质升级的效果，得到了用户的高度肯定。

不过，我们今天仅仅只是介绍了国家网球中心扩声系统的声场设计，这里其实还有许多亮点值得夸耀，那就让我们共同期待一下吧～
