“三分！刚才11号又投入好球，让我们用雷鸣般的掌声和铺天盖地的呐喊声，淹——没——11——号！”

如果不出意外，接下来你将听到现场播音员夸张地模拟炮弹击中目标、射箭射中、火箭发射命中、开枪打中的声音，让观众时时沉浸在得分的喜悦中。尖叫声、呐喊声、排山倒海的鼓掌声将响彻整个场馆，与裁判此起彼伏的哨声交织在一起，奏响篮球比赛中最动人的激情交响乐。

想象一下，如果现场音响静音了，一切又将如何？

“那将是一场灾难。”工程公司的张经理笑称，他曾参与打造东风日产文体中心（东莞CBA篮球中心）的音响系统，对此深有体会，“成功举办一项体育活动，特别是CBA比赛，关键在于能否充分调动观众，让他们参与其中。音响系统承担着向观众传递积极响应信息的重任，它的可靠性、合理性及可操作性在整个活动中起着至关重要的作用。”

东风日产文体中心号称CBA篮球第一馆，建造预算高达8亿人民币。该馆占地约26.7万平方米，总建筑面积达6万平方米。场馆交叉环绕的钢结构形成了一个类似“篮网”的外环，屋顶是形似马鞍的双曲面。该中心拥有1.6万个座位，围绕场馆一圈的VIP包厢总共有48间，是目前国内拥有VIP包厢数量最多的场馆。复杂的马鞍外形、7900块玻璃组成的幕墙、内部先进的设备和配置，使整个文体中心达到了NBA场馆的级别。

建筑造型如此出众，音响系统自然也不能逊色。

东风日产文体中心的扩声系统含比赛场地、观众席以及流动主席台的扩声，需满足各类大型国际比赛、集会、开闭幕仪式、综艺晚会和演唱会的语音扩声和音乐扩声需求。由于CBA篮球比赛对扩声系统要求很高，整套音频系统必须具备足够的声压级、良好的语言清晰度、优良的音乐还原和声场均匀性。

实现这些目标并非易事。

场地及观众席扩声系统

“我们主要面临三大挑战。一是体育馆体积大，混响时间长，需选用大功率、高灵敏度和适合长距离投射的扩声设备；二是设备的吊装位置在顶棚结构中，扩声设备既要覆盖较广的范围，又不能太重，以保证吊装安装可靠；三是观众区呈梯形分布，要求扩声系统必须具有极佳的指向性控制。”张经理介绍道。


体育馆体积大，混响时间长，需选用大功率、高灵敏度和适合长距离投射的扩声设备

设备选型颇费周折，按照设计需求多轮筛选后，核心的主扩扬声器最终锁定世界知名品牌EAW的KF730线阵列音箱。

KF730音箱系统由2个10英寸的低频单元、2个7英寸的中频单元和2个1英寸的高频单元组成，覆盖角度为110°x12°。它运用先进的“发散覆盖”技术，无需复杂的信号处理过程，就能使音箱正下方区域的声音覆盖和百英尺以外的区域声音覆盖保持一致。

“KF730线阵列应用了EAW多项专利技术，不仅音质出众，还可以实现声压级均匀的远距离投射，是大型体育场馆的理想选择。”张经理表示。

整个场馆采用集中扩声和分散扩声相结合的扩声形式。在场地周围的正上方马道上，以电动吊挂的方式安装了6组全频线性阵列和6组超低频阵列，覆盖场地周围移动座椅、下层看台及二层看台。每个全频线阵列由8只KF730P音箱组成，每个超低频线阵列由4只超低音音箱SB730P组成。

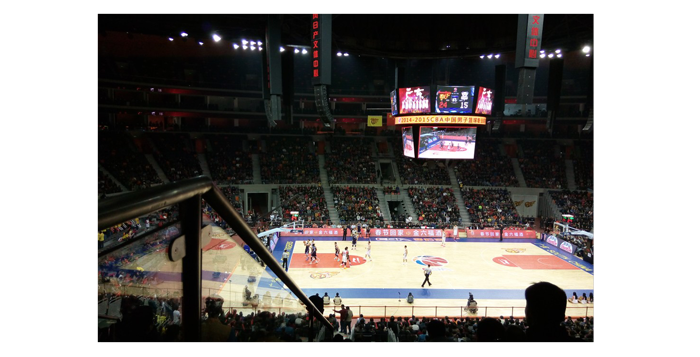

在场地周围的正上方马道上，以电动吊挂的方式安装了6组全频线性阵列和6组超低频阵列

上层看台则由另外28只音箱覆盖，它们都固定安装在外围马道下。其中东西看台采用12只EAW AX396同轴三分频音箱，它们支持多种安装方式，而且中高频号角可以旋转，方便调整覆盖角度及覆盖区域，实现更均匀的声场覆盖；在南北看台采用16只EAW MK53系列二分频扩声扬声器；同时由于上层看台的遮挡，3层观众席增加32只EAW VFR69补声扬声器，提高三层看台的语言清晰度。

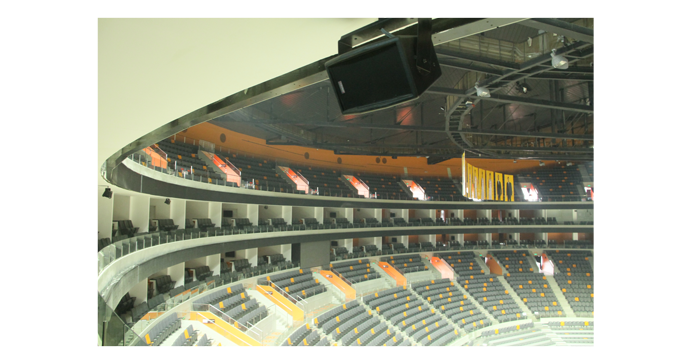

3层观众席安装了32只EAW VFR69补声扬声器

流动扩声选用了6只EAW SM159Z音箱，为主席台发言以及场地表演提供清晰、自然的扩声。SM159Z音箱具有把手，箱体为梯形结构，既可放置在地面作为地面返听扬声器，又可以支架安装，方式灵活多样，能满足各种使用要求。

“整套扩声系统有较高的语音清晰度、足够的声压级和良好的声场均匀度。整个观众席、比赛场地都有良好的扩声效果。配得起如此高大上的体育场馆。” 张经理表示。

信号控制、处理、传输系统

为保证绝对安全可靠，整套系统运用了最先进的数模自动互备份系统，数字链路只经过一次A/D、D/A的转换。

“数模备份无缝自动切换，可有效保证各类大型国际比赛、集会、开闭幕仪式、综艺晚会和演唱会等活动的正常进行。”张经理介绍道。

主调音台选用Allen & Heath iLive112数字调音台，并配置了一台GL2900-840模拟调音台作为备份和流动调音台。

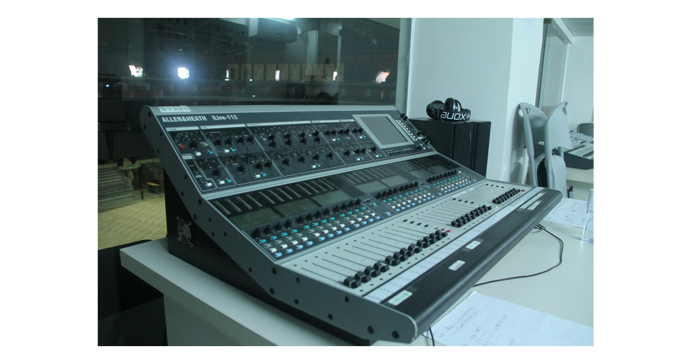

主调音台选用Allen & Heath iLive112数字调音台

iLive系统调音台是Allen & Heath的经典之作，一经推出便受到众多调音师的青睐。除了音质优美、简单易用以及扩展方便等优势外，还具有极高的稳定性及多重保障，即使控制界面死机，处理、传输系统仍能正常工作，不影响系统的运行，重启后恢复工作。

备份的GL2900-840模拟调音台与数字调音台结构相近，这款高性能、独具特色的调音台有良好的布局设计和手感，对于调音师来说，是一张理想的模拟调音台。

“而在功率放大器的选择上，我们充分考虑了与扬声器的阻抗及功率匹配问题，尽可能选择阻尼系数较大的功放，最终锁定了节能环保、技术一流的Powersoft K系列数字功率放大器。K系列功率放大器机架单元轻巧实用，一个机架单元就能提供前所未有的强大功率。”张经理对该款功放赞不绝口。

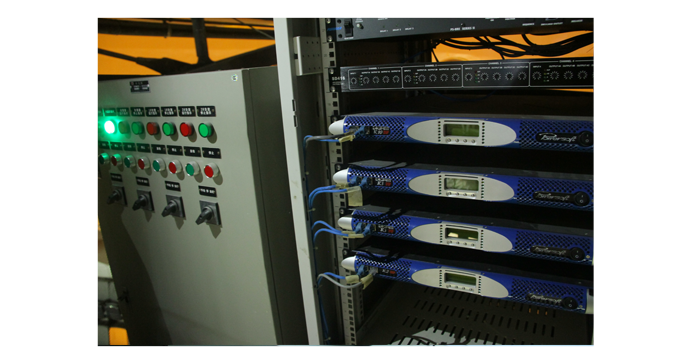

功放选用Powersoft K系列

Powersoft K系列功放具有AES数字音频输入接口和模拟音频输入接口，能同时接入主传输链路的数字信号和备份链路的模拟信号，两者输入选择其一。如果一条传输链路出现问题，能在极短的时间内自动切换至另一条传输链路，为东莞CBA场地及观众席扩声系统提供了双重的保障。

东莞CBA音响系统音频信号的传输及处理具有高度集成的特点，存在点对点、点对多点之间的信号传输和控制问题，因此设计了网络音频信号传输和控制系统，选用了Symetrix 的SymNet Express 12x4 Cobra、Express 4x12 Cobra和Express 8x8 Cobra等网络音频处理器，实现与场馆其它系统（会议室/多功能厅等扩声系统）的连接。

“整个项目采用先进的设计理念，选用国际一流的音频系统设备，由专业的施工团队进行安装。我们不仅仅满足于完成项目，而是希望所经手的项目，都是经典之作，经得起时间的验证。”张经理总结道。

EAW——KF730P、SB730P、AX396、MK5326、MK5399
Powersoft——K10 DSP、K3 DSP、K2 DSP
Allen & Heath——iLive 122、GL2900-840
Symetrix——SymNet Express 12x4 Cobra、Express 4x12 Cobra、Express 8x8 Cobra
