全新的QX系列具有极高输出,宽频带指向控制和卓越的保真度,可用于许多固定安装应用。在竞技场、体育场以及如现场音乐或舞厅的高能量应用中,它的高输出电平使其成为中等距离投射音箱的合适选择。宽频带指向控制能力可使其更好地驾驭恶劣的声学环境,例如教堂或超高混响的公共空间。QX500系列具有卓越的保真能力,得到了音乐厅和表演艺术中心最专业、最挑剔听众的首肯。

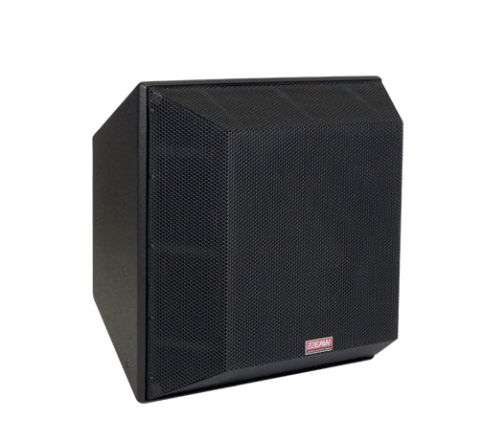

QX566i带有一个超高效率的中/高频压缩驱动单元,单元内置60°(h) x 60°(v)的恒定指向性号筒。4个相位对齐的12英寸低频换能器在在垂直方向和水平方向成对排列,利用它们间距带来的有益干涉以将指向性控制扩展到低频范围。
由于4只低频换能器在水平面和垂直面对称环绕同轴中/高频压缩驱动单元,整个全频频谱范围内的响应如同来自空间中的一个点。这种基本设计可以帮助实现三个频段的理想叠加,消除由于物理补偿频段设计而带来的异常。这种理想的一致性在整个覆盖范围内既应用于水平面,也应用于垂直面。
产品特点
• 高输出、双功放、三分频性能
• 宽频带指向性控制
• 超高效同轴中频/高频压缩驱动单元
• 4只相位对齐(Phase AlignedTM)的12英寸锥盆换能器(水平和垂直各一对)
• 安装灵活
子系统:
换能器:低频 4x12英寸锥盆;中频 1x2英寸开口,3.5英寸音圈压缩驱动;高频 1x2英寸开口,1.75英寸压缩驱动
负载:低频:相位对齐(Phase-AlignedTM);中频:号角负载;高频:号角负载
功放通道:双功放(无源中频/高频)低频,中频/高频
外部信号处理:DSP带EAW Focusing技术性能
操作范围(-10 dB, Hz)
55-20k
轴向灵敏度(1W @ 1m, dB SPL)
低频:103
无源中频/高频:112
功率处理/阻抗(W @ 欧姆)
低频:2000 @ 2(单功放),1000 @ 4(2x对)
无源中频/高频:175 @ 8
最大声压级(dB SPL)
146
标称覆盖(度数)
水平:60
垂直:60
供电
双功放(被动中频/高频)订购信息
版本
QX566i 黑色 2039612
QX566i 白色 2039624
QX566i-WP 黑色 2039617
配件 部件编号
适配支架QX黑色, ACC-ABQX 2036437
全天候保护盖QX黑色, ACC-WPSQX 2036515
U形架水平QX黑色, UBKT-QXH 2036568
尺寸(英寸/毫米)
高度(前):27.96/710
高度(后):15.87/403
宽度(前):27.96/710
宽度(后):15.87/403
深度:23.82/605
梯形角度(每侧度数):19.9
梯形角度(顶部与底部度数):19.9
重量(磅/千克)
净重:134/61
装运重量:149/68
