VFR129i 无源二分频音箱 综述
概观

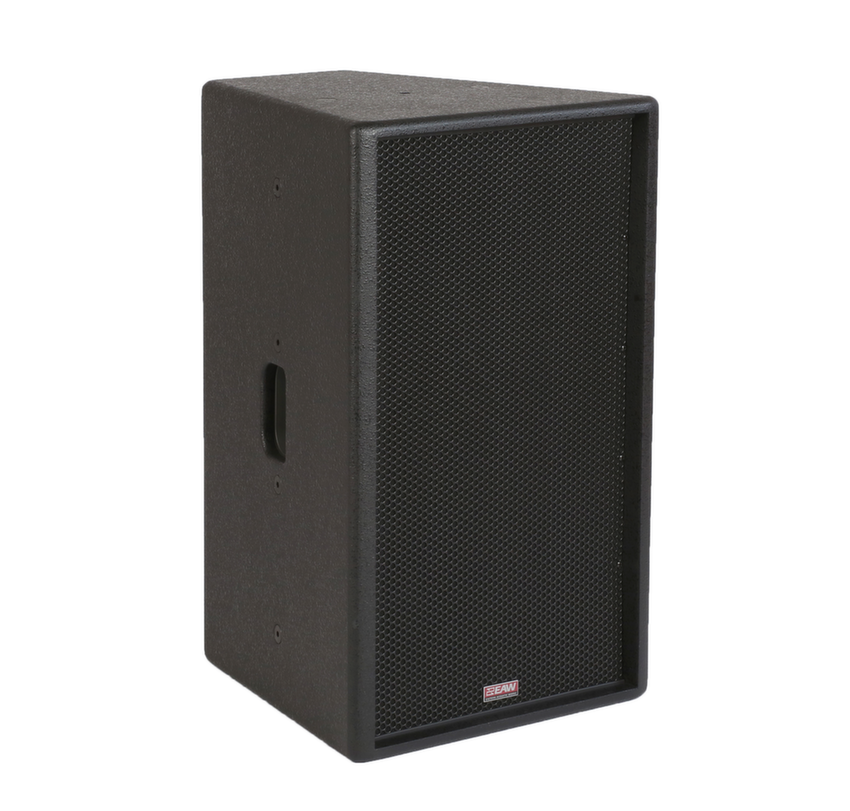

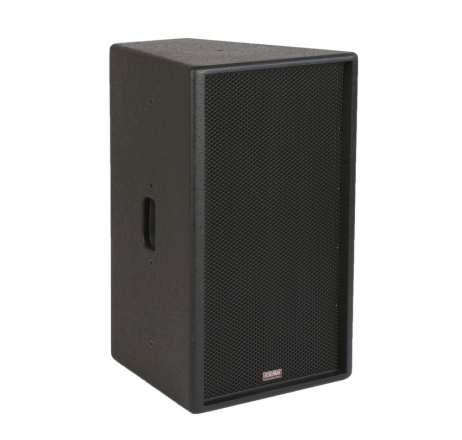

新的VFR “i” 版本将VF 理念更完整地融入到EAW 产品线。VFR“ i”系列的黑色款提供两个侧面把手,以及箱体后部的一个把手。白色款音箱仅用于固定安装,不带把手或立杆安装托架。

VFR129i 二分频全频音箱系统包括一个直接辐射,倒相式12英寸低频锥盆换能器、一个1 英寸开口/音圈直径为1.75英寸的高频压缩驱动单元,负载于一个覆盖角度为90° x 60°或60°x45°的大正方形旋转号角。这种号角以经典的MK系列号角为范本,具有非同一般的高频散射能力。其正方形设计允许安装人员“围绕号角旋转音箱”从而在水平安装时保持指向性。标准号角可用可选的60°x45°号角进行现场更换。号角的更换需对无源滤波器进行调整,以在整个分频器区域保持一致的声学响应和平滑的波束宽。

VF系列全频系统(VFR/VFM)的高音单元与MK系列相似,因此EAW的工程师们采用了与MK系列相同的内部无源分频器/滤波器网络,运用了创新波束宽分频点匹配(beamwidth-matching) 技术,这正是MK系列在众多二分频系统中脱颖而出的原因。如果与EAW指定功放或UX系列数字信号处理器配套使用,VFR129i还能凭借EAW Focusing声聚焦技术,消除任何音箱内部的时域异常。

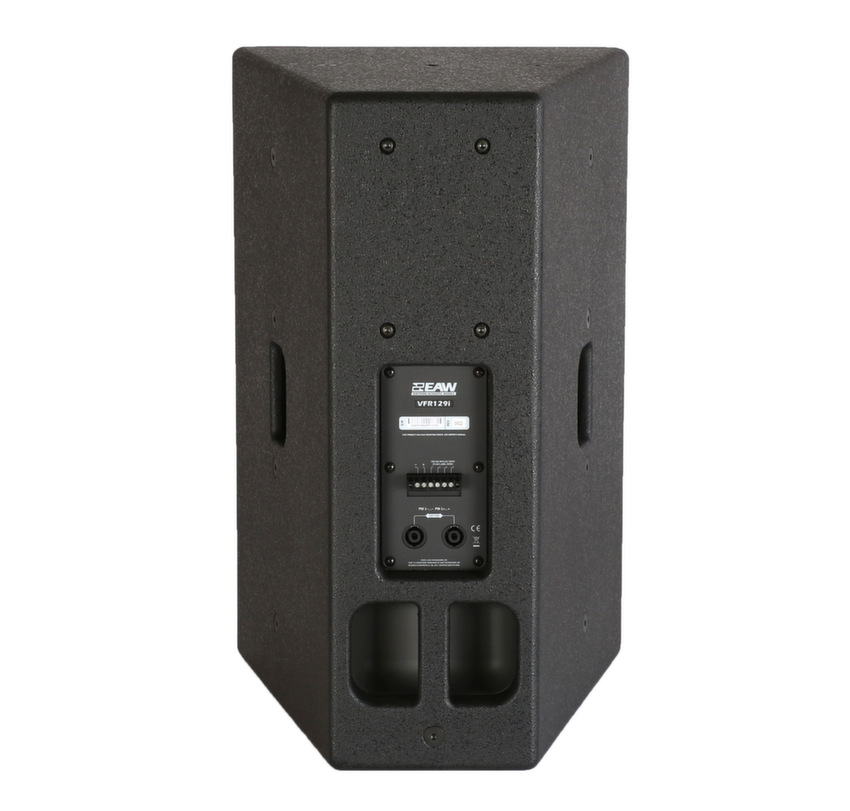

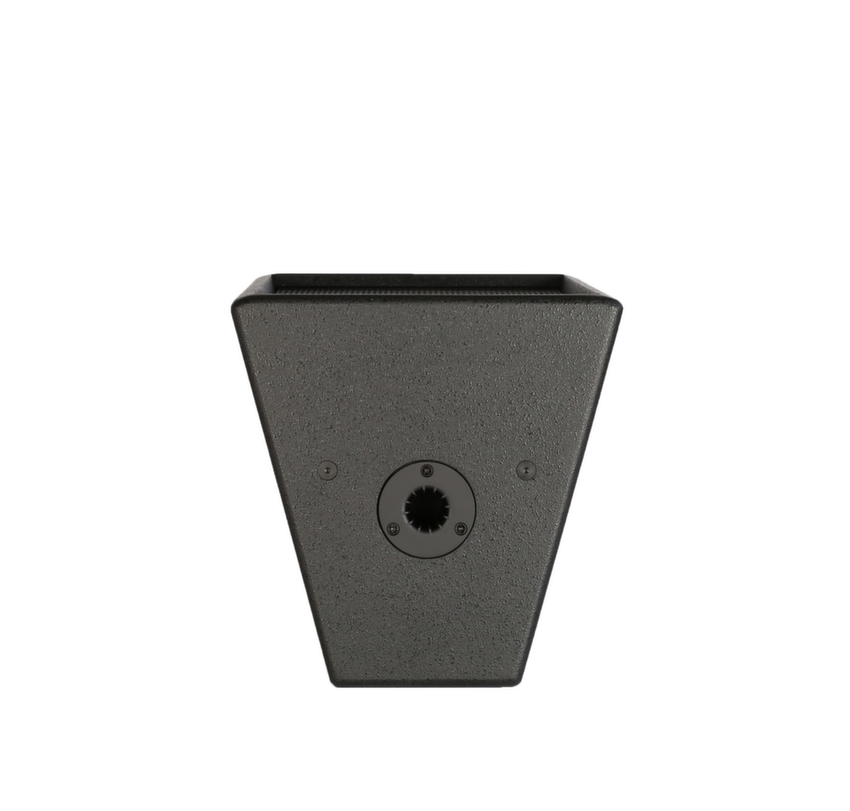

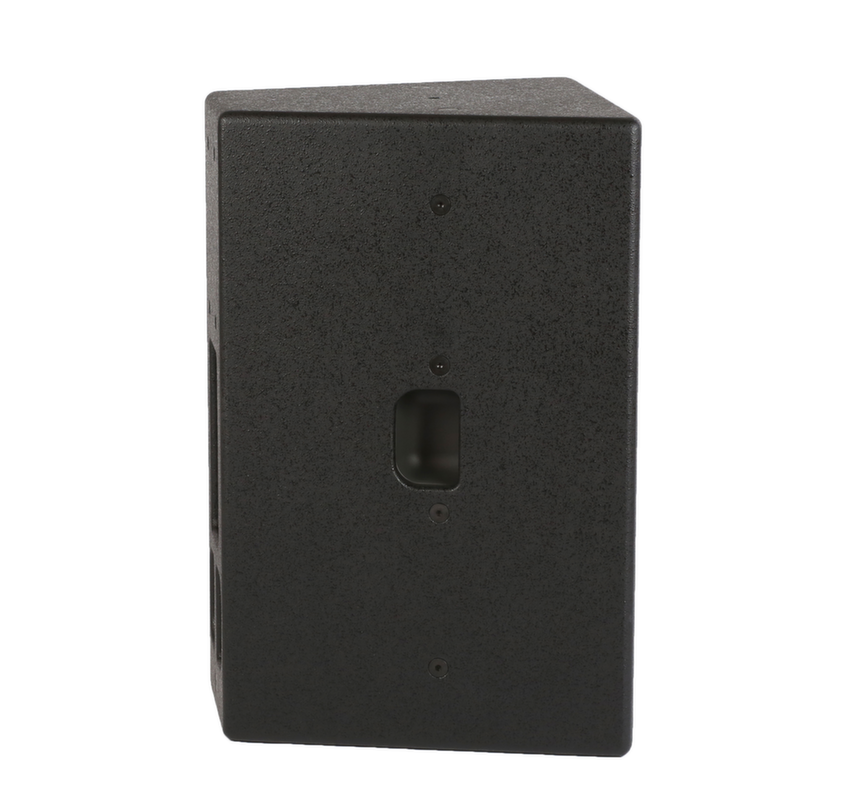

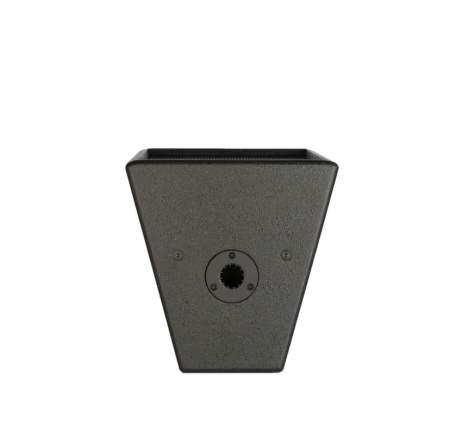

VFR129i 黑色版本融入了传统的流动安装功能:立杆安装托架、并联NL4 4端子连接头、压线端子连接头,以及可供选择的变压器和可以接受配件盖以进行固定安装的把手。仅供固定安装使用的白色版本音箱不带把手和立杆安装托架,但包含NL4 连接头、压线端子连接头、可选变压器以及多个安装点。在新设计中,箱体两侧完全光滑,十分美观。提供可选的安装硬件,可对搭配VFS超低音系统的阵列进行预配置。

产品特点
• 两分频、全频音箱
• 波束宽度匹配的分频点
• 大号角,用户可旋转,优化指向性控制
• 方便托举的把手(仅黑色版本)

规格
  • 配置
    子系统:
    换能器: 低频 - 1x12英寸锥盆;高频 – 1x1英寸开口,1.75英寸音圈压缩驱动
    负载:低频 – 倒相式;高频 – 号角负载
    操作模式:
    功放通道:单功放低频/高频
    外部信号处理:高通滤波器

  • 性能
    操作范围
    50 Hz - 20 kHz
    轴向灵敏度(全空间SPL)
    低频/高频:94dB
    输入阻抗(ohms)
    低频/高频:标称 8,最小9 @ 148 Hz
    最大声压级(全空间声压级 12dB峰值因数)
    135dB
    标称覆盖(度数)
    水平:90
    垂直:60
    子系统
    低频:12英寸锥盆,倒相式
    高频:1英寸开口压缩驱动,号角负载
    供电
    全频

  • 订购信息
    版本
    EAW VFR129i 黑色 2040812-90
    EAW VFR129i 白色 2040813-90
    配件                                            部件编号
    带肩吊环螺栓 M10x1.5x37mm    0029818
    吊杆黑色,FB2VSK                      2038319
    U形架黑色, UBKT-V12U              2038746-90
    U形架白色, UBKT-V12U              2039033-90
    60x45替换号角,HK64VFR          0033364
    变压器套件,ACC-TXVFR               2039034
    尺寸(英寸/毫米)
    高度:25.69/659
    宽度(前):16.2/412
    宽度(后):7.8/199
    深度:16.4/417
    梯形角度(每侧度数):15
    重量(磅/千克)
    净重:54/24.5
    装运重量:71/32.2
