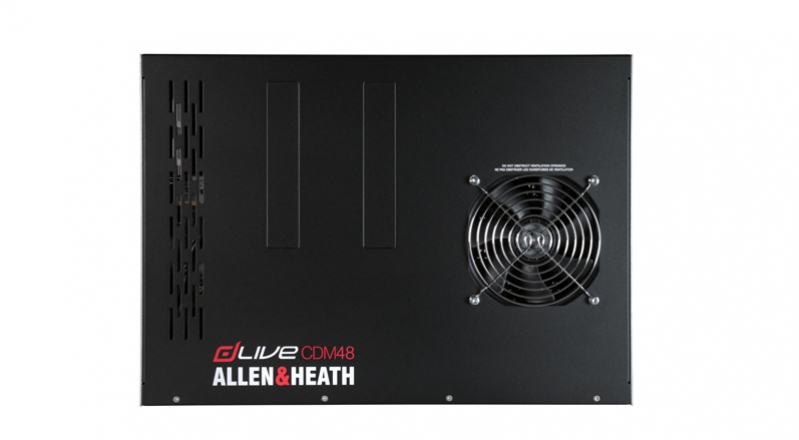

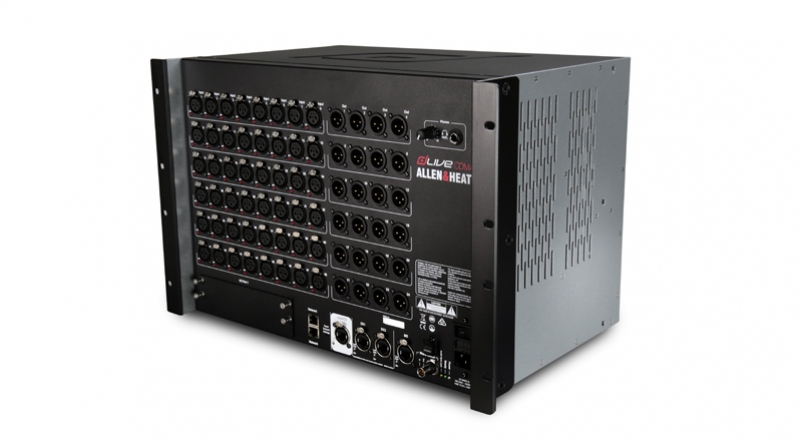

混音机架是dLive系统的核心,安置着XCVI处理核心,也是音频I/O、控制和音频联网端口的所在地。它一般与dLive调音台界面连接,但是也可以通过手提电脑、iPad、Allen & Heath IP远程控制器以及经由TCP/IP连接的第三方控制器,使用或不适用调音台界面进行控制。
有不同尺寸的dLive混音机架,都具有相同的混音引擎,可以通过增加DX扩展器或数字音源扩展至128个通道。
XCVI核心
dLive的强大能量源于XCVI核心——由Allen & Heath研发团队利用新一代FPGA技术创新设计,拥有36个并行虚拟处理核心,为160x64路通道的96kHz采样率处理提供足够的能量。核心内六个并行混音引擎为每个采样计算超过10,000个交叉点,同时FPGA路由能容纳3,000 x 3,000条音频路径。XCVI的强大能量(每秒250亿次运算)让dLive可以实现128路全处理输入和16路立体声FX效果返送,可配置的64总线架构、可变比特深度以做到极度精确和极低噪声表现,凭借96bit的累加器实现几乎无限的混音动态余量,做到了0.7ms极低延时。
DEEP 处理
我们的DEEP处理架构在dLive的输入和混音通道直接嵌入享有盛名的处理模拟仿真。一系列久经考验的算法包括图示均衡、前置放大器和压缩器可以随时插入使用,无需占据FX效果位置,也省去了使用外置插件涉及的设置、延迟和证书等诸多麻烦。所有一切都存在于此,无论何处,无论何时,只要你需要就可使用。它保留了纯净音质以及经典效果插件的非线性特征。
RackExtra FX
RackExtra FX将纯净的音质和大量经典效果插件选项,与便利的相位一致低延迟板载处理相结合。这并不是秘密,我们拥有一股接近于痴迷的热情,煞费苦心专为那些享有盛名的外置模拟效果器进行完全忠实于原型的数字仿真。凭借XCVI核心的强大能量,我们能够走得更远,在FPGA平台上创建出强力的DSP内核,让我们能够将久经验证的混响、延时和模块化算法集成入dLive,16个FX插槽可用,每一个具有专用的立体声返回。
48路话筒/线路输入,24路线路输出
XCVI 160×64 FPGA核心
• 96kHz采样率
• 可变比特深度带来极端精确且噪声极低的表现
• 凭借96比特累加器,实现近乎无限的混音动态余量
• 超低延迟<0.7ms128路输入通道带全面处理
64路混音输出带全面处理
可配置的64总线架构(编组、辅助、矩阵、主输出)
• 左右,左中右与最高达5.1声道主输出模式
• 多个PAFL监听16个内置FX效果器带专用立体声返回
24个DCA组
内置信号发生器与RTA实时分析器
新的前置放大器设计,带来更多透明感
独特的有源PAD定值衰减电路,为任何声源实现一致的表现

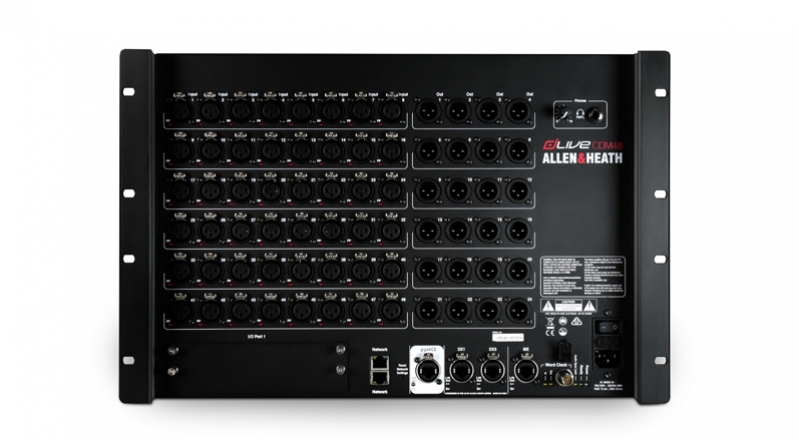

接口
• GigaACE千兆网线连接至调音台界面
• 2个冗余DX连接用于输入/输出扩展
• I/O端口——每个端口128通道96 kHz
• 专用ME-1 48kHz端口
• 2个网络端口
• 字时钟BNC I/O平嵌式前面板,有着超静音风扇
可翻转机架耳设计
可通过网口或光纤连接至调音台或接口箱
支持两个冗余扩展连接口用于扩展输入输出
