DN43 综述
概观

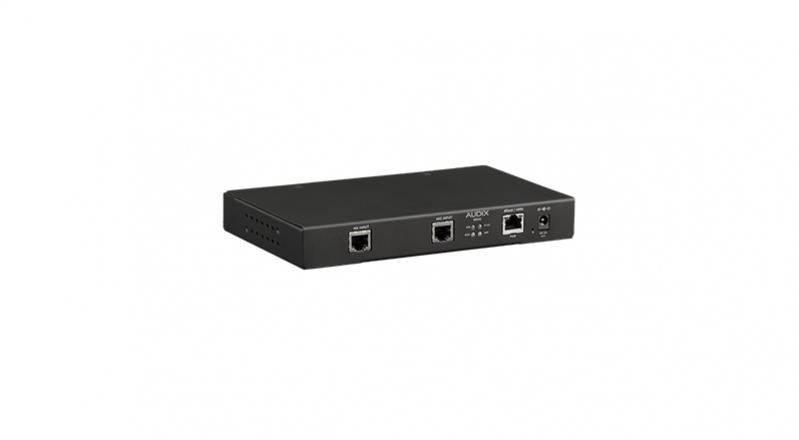

DN43是适用于Audix M3三单元话筒和额外的一只模拟话筒的模拟-Dante（或AES67）接口，具有可选择的前级放大器增益、低通和高通滤波器以及LED逻辑控制。
DN43话筒接口是Audix Dante | AES67集成话筒系统的关键部分，是一种快速、无故障的通过以太网网络传输Audix音频的方法。通过一根CAT5-CAT7线缆连接DN4和话筒的RJ45接口，就能实现高质量音频传输和话筒的所有功能（包括开关触点闭合和LED状态指示灯）。这种简单的配置方式能够消除接线错误、加速安装过程并降低成本。
DN43带有一个专为Audix M3三单元话筒配置的话筒输入端口和一个用于配置有RJ45接口的Audix单单元话筒的输入端口。每个端口带有两个5V逻辑输出，具有用于由网络连接的DSP控制的LED的source/sink功能。每个音频通道都有低通和高通滤波器设置以及八个可选增益电平，所有设置均可通过软件进行配置。

规格

  • 话筒输入：平衡式，RFI滤波

  • 话筒输入接头：屏蔽式8P8C, RJ45

  • 幻象电源功率：48VDC, 14 mA / port (短路保护)

  • 最大输入 (0 dB增益)：14 dBu, 155 mV

  • 输入阻抗(平衡)：1.15 kΩ

  • 频率响应：15 Hz – 22 kHz, +0, -3 dB

  • THD+N (1 kHz, 0 dB增益)：0.003 %

  • CMMR (typ.)：50 dB

  • EIN (typ., 未计权)：-120 dBu

  • SNR (typ., 未计权) ：-96 dB

  • 通道串扰(1 kHz)：< -80 dB

  • Dante™/AES67通道数量：4

  • Dante™芯片：UXT-01-004

  • 采样率：48 kHz

  • 字宽：24-bit

  • 每端口逻辑输入：每个单单元话筒端口拥有1个

  • 每端口逻辑输出：2个

  • 低通选项：Off, 5 kHz, 7 kHz, 10 kHz

  • 高通选项：15 Hz, 238 Hz

  • 增益选项：0 dB, +8 dB, +12 dB, +15 dB,+18 dB, +24 dB, 30 dB, +36 dB

  • 电源外部DC插孔PoE(IEEE 802.3af)：+48VDC, 125 mA CLASS 2 (3.84 – 6.49 W)

  • 高：28 mm (1.11 in)

  • 宽：202 mm (7.95 in)

  • 深：125 mm (4.92 in)

  • 重量：0.63kg (1.31 lbs)

  • 工作温度：10-50 °C (50-122 °F)

  • 合规性：FCC Part NN (USA) CE marked (Europe) RoHS WEEE Directive
