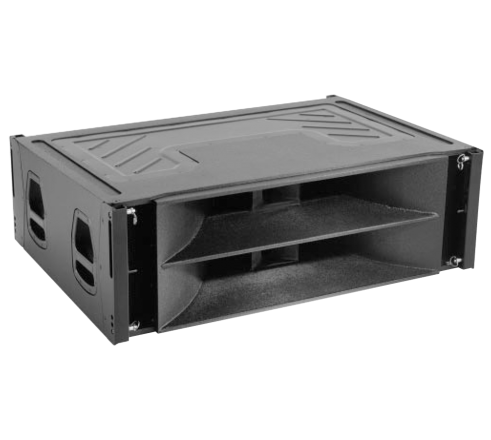

KF760三分频线性阵列模块 综述
概观

KF760系列采用先进的Divergence Shading技术,使所有的音箱输出电平相同。一套完整的KF760/KF761阵列可在其正下方位置到距其数百英尺的范围内提供一致的声场覆盖,无需复杂的信号处理过程。

阵列的垂直覆盖角度可通过调整箱体背面的结构进行设置,正面部分保持紧凑。这样的配置能使阵列产生一个持续、一致的波阵面,在其整个覆盖范围内投射扩展的高清晰度音响。

精良的箱体构造包括:波罗的海桦木胶合板、重载型钢制网罩、Neutrik NL8连接器、重载型条形把手、后部扶手和脚轮托盘配件。

这套高输出巡演系统适用的场所规模从少于1000个坐席的剧院到体育场。KF760在KF760系列线性阵列中的作用是从短距离到长距离的投射,覆盖范围为70英尺到400英尺。KF761为KF760提供补充,能实现70英尺距离内的近场覆盖。KF760/KF761阵列的建议最小规格为4个模块。要达到阵列的最佳性能,则建议使用8个模块。

产品特点
● 输出与体积/重量之比高。其体积与输出能力,使KF760能在多种类型的场地应用。
● 对称设计,大号角与间隔的低音单元,造就了杰出的指向性控制。
● 与KF740和KF730系统全面兼容。

规格
  • 参数配置
    子系统:
    换能器: 低频 - 2x12英寸锥盆;中频–2x10英寸,辐射相位塞(Radical Phase PlugTM);高频 – 2x2英寸开口,3英寸音圈压缩驱动单元
    负载:低频 – 号角负载;中频–号角负载;高频–号角负载
    操作模式:
    功放通道:三功放低频,中频,高频

  • 性能
    操作范围(-10 dB,Hz)
    80 – 16k
    轴向灵敏度(1W @ 1m,dB SPL)
    低频:96
    中频:108
    高频:113
    功率处理/阻抗(W @ 欧姆)
    低频:2000 @ 8(2x)
    中频:800 @ 8
    高频:300 @ 8
    计算的最大峰值输出(dB SPL)
    低频:135
    中频:142
    高频:144
    计算的最大长期输出(dB SPL)
    低频:129
    中频:136
    高频:138
    标称覆盖(度数)
    水平:80
    垂直:取决于阵列
    子系统
    低频:2x12英寸锥盆,号角负载
    中频:2x10英寸锥盆,号角负载
    高频:2x2英寸开口压缩驱动,号角负载
    供电
    三功放

  • 订购信息
    版本
    KF760 黑色 997243
    配件                                  部件编号
    KF760/761吊杆, FB276                  0026003
    KF760/761吊杆地面堆叠套件, ACC-GS276  0026787
    KF760/761 拉杆, PB176                   255096
    KF760至KF740/730适配杆, AB7674-73     2034117
    KF760/761脚轮托盘, PLT276              0024433
    KF760/761备份插销, QRP2              0020558-02

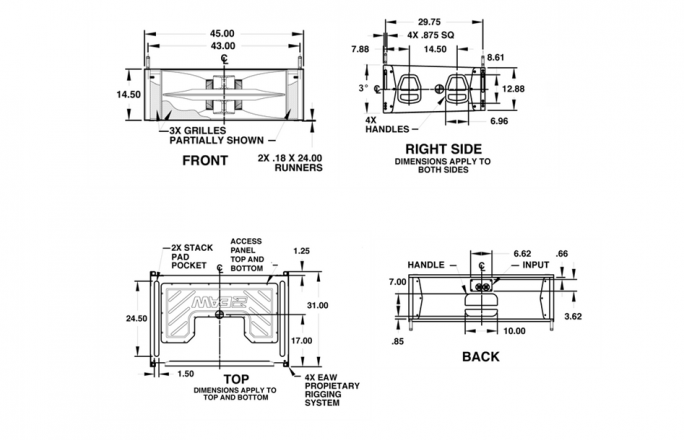

    尺寸(英寸/毫米)
    高度(前):14.50/368
    高度(后):12.90/327
    宽度:45.00/1143
    深度:31.0/787
    梯形角度(顶部与底部度数):1.5
    重量(磅/千克)
    净重:241/109.3
    装运重量:251/113.9
