POWERCUBE 综述
概观

      Powercube™是一款专门适用于EAW流动应用扬声器系统的功放机架。每个Powercube™功放机架包含配电、8通道功放电源通过4台用户提供的功放和1个四输入八输出的UX8800数字信号处理器。

      Powercubes™支持Powersoft® K10功放。用户也可安装K10DSP+AESOP功放,但是在这种情况下,必须配合使用UX8800执行所有的数字信号处理。

      功放需单独发货,待用户收到货后再安装到机架上。Powercubes功放机架有115 V和230V两个版本。EAW工程师已将两个版本的配电板优化到特定的电压电平。

Powercube经优化可与EAW KF740线性阵列系统以及EAW最大的超低频音箱系统配套使用,当然,Powercube也能驱动并控制KF760、KF730或KF720线性阵列系统。

     购买Powercube的客户可申请EAW的Red Certification™资格培训。该培训将在客户的办公场所举行,参加为期两天的培训研习班后可获得Red Certification™资格。Red Certification™确保了Powercube拥有者及其员工在Powercube供电与处理方面得到了全面的培训。

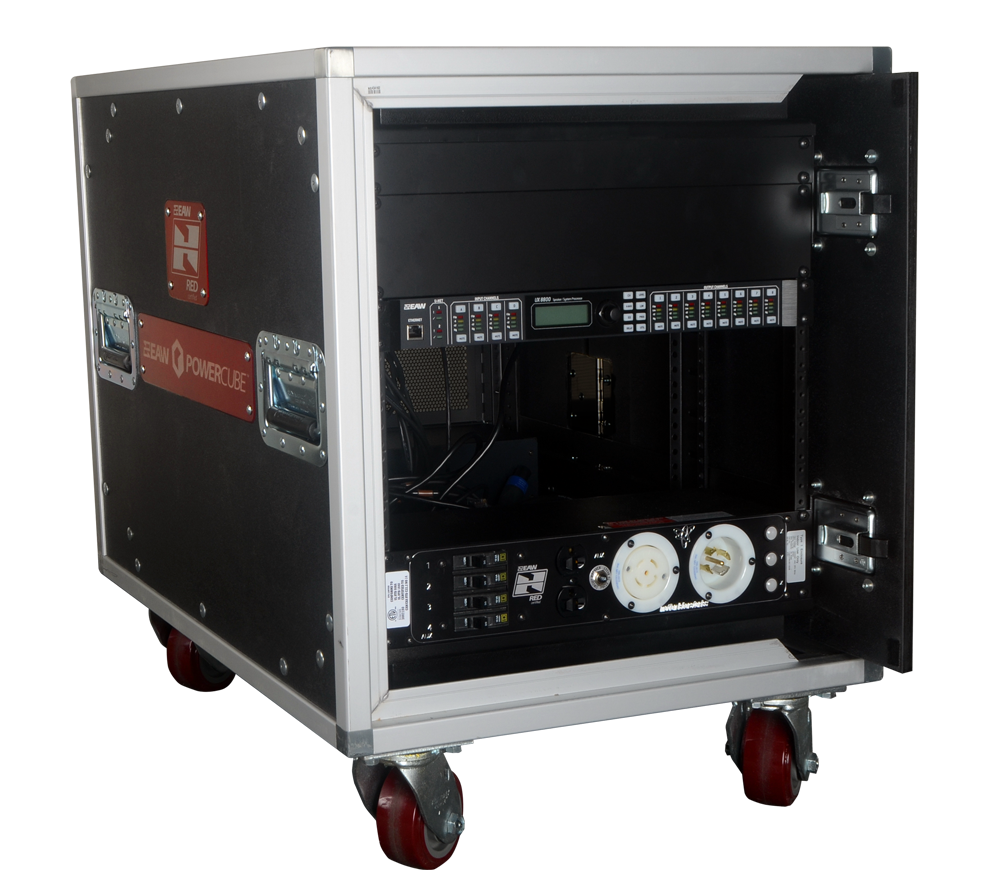

      Powercube具有一个10U机架,前后设有安装轨,减震设计箱体中包含配电部件、功放、和输入输出面板。配电板上包括标准三相输入连接器和受断路器保护的输出,支持每台功放。

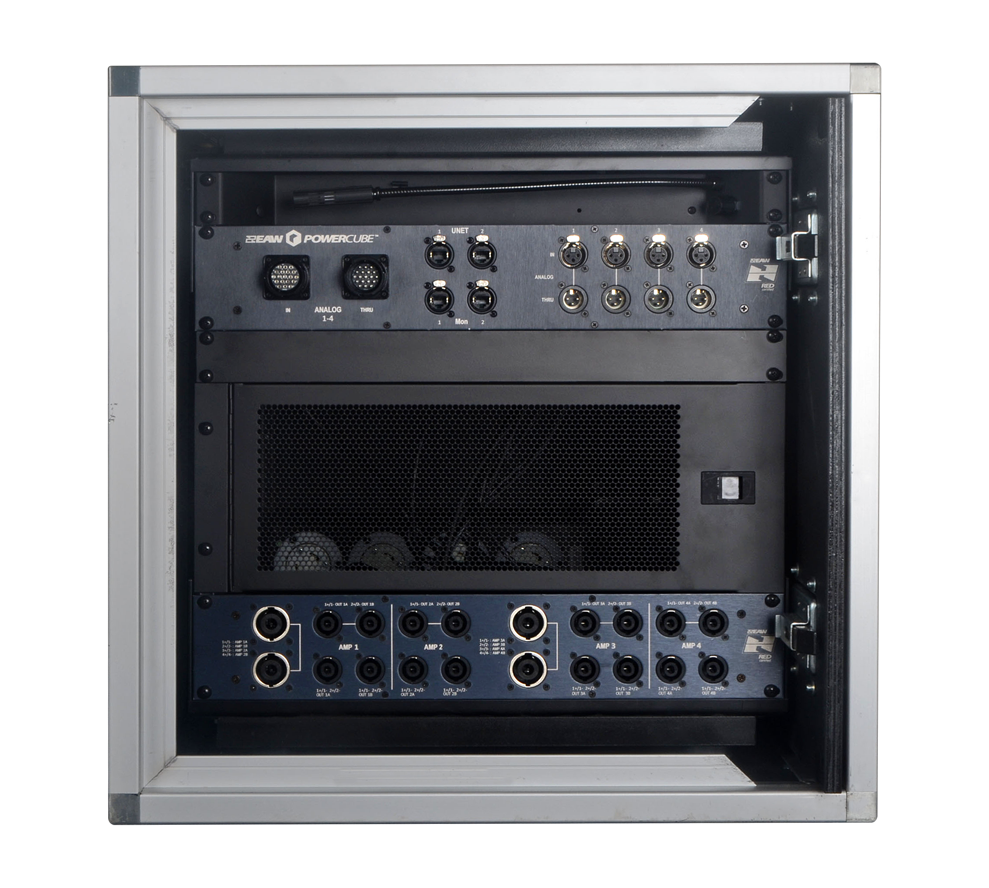

     输入板设计巧妙,无需转换连接器,拥有极大的灵活性。输入面板提供带环通的模拟连接器,带环通并联的AES连接,以及一个以太网环通串联至每台功放。
同样,Powercube输出板有Neutrik® NL4和NL8两种连接器用于连接功放输出。因此,Powercube可驱动多个KF760、KF740、KF730和/或者KF720模块,无需重接功放机架。

      Powercube有一些便捷功能使其可以轻松胜任困境下的工作。两款Powercube的机架背面都有一个Littlite®照明灯,便于在低亮度环境中进行连接与配置;且两款Powercube都附带与各自电压相吻合的便利电源插座,用于为个人电子设备或者为无线设备充电。

产品特点
1. 10U减震定制Olympic Case®航空箱;
2. 经专门设计,可容纳4台Powersoft® K10功率放大器;
3. 1台EAW UX8800处理器;
4. 定制Whirlwind®输入板,包含:
5. AES连接带环通
6. 模拟连接带环通
7. 19针PA-COM® 连接器带环通
8. 双以太网连接
9.定制Whirlwind输出面板,包含:
 10.Neutrik® NL4连接和NL8连接,可配置用于单功放、双功放或者四功放操作
11.机架背面包含一个18英寸Littlite®LED鹅颈灯
12.Motion Labs® 配电板

规格
  • 参数配置
    115与230V版本的Powercube除电源分配部分外完全相同,区别将随后标示。每台Powercube包括:
    10U减震定制Olympic Case®航空箱经专门设计,可容纳4台Powersoft® K10功率放大器
    1台EAW UX8800处理器
    定制输入板,包含:
    ·AES连接带环通
    ·模拟连接带环通
    ·19针PA-COM®连接器带环通
    ·双以太网连接
    定制输出面板,包括:
    ·Neutrik® NL4连接和NL8连接,可配置用于单功放、双功放或者四功放操作
    ·机架背后10英寸Littlite®LED鹅颈灯

  • 电源分配
    115V电源版本
    Motion Labs®配电板提供:
    机架前方两个L21-30电源连接(输入/输出)与一个双Edison插座
    三个30安断路器与一个20安断路器
    三个LED电源指示灯
    机架背后四个L5-30插座和两个双Edison插座(一个用于鹅颈灯)
    230V电源版本
    Motion Labs®配电板提供:
    机架前方一个32A,400V,5针CEE红色(3P+N+E)电源连接(加上环通连接)以及一个CEE 7/4 230V(Schuko)插座
    六个16A断路器
    机架前方三个LED电源指示灯
    机架背后四个16A,230V,CEE蓝色(P+N+E)单相插座与一个CEE 7/4 230V(Schuko)插座(Schuko用于鹅颈灯)

  • 订购信息
    版本
    Powercube 115v 2041112
    Powercube230v 2041113
    尺寸(高x宽x深)
    29.25 x 30.00 x 23.38 (英寸)
    743 x 762 x 594 (毫米)
    重量(不带功放)
    217 lbs
    98.4 kg
