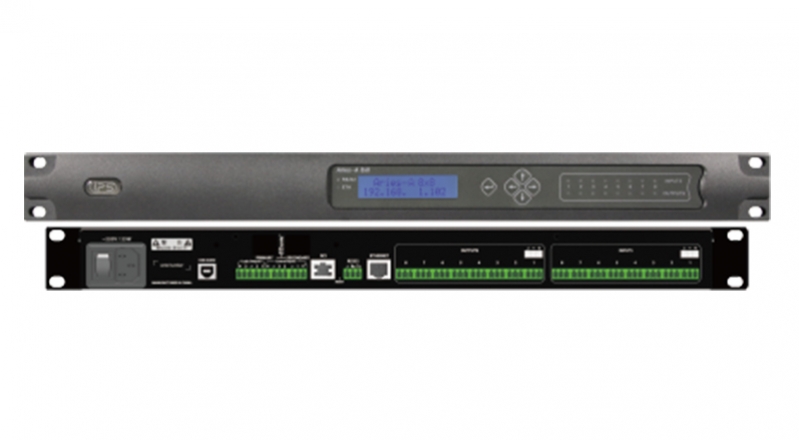

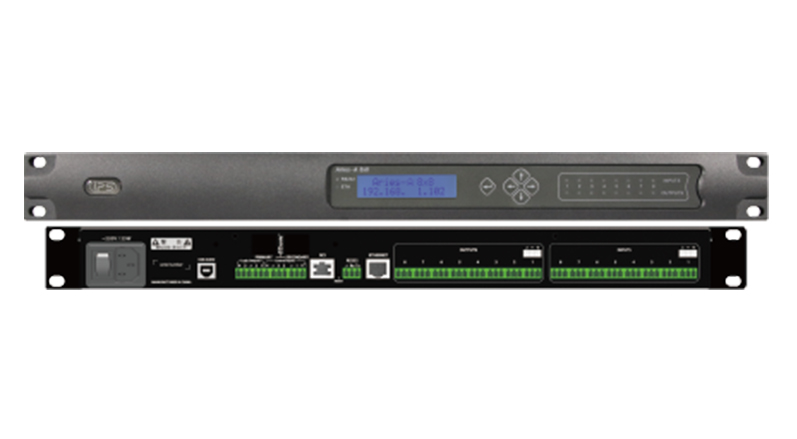

Aries-A 8×8数字音频处理器 综述
概观

采用高性能的SHARC系列数字信号处理器；
6路独立AEC模块和2×2 USB声卡；
专有的实用音频处理模块-每个输入通道都有独立的反馈抑制模块，增益共享/限型自动混音模块；
8个模拟输入通道-数控增益0~51dB,3dB步进；+48V幻象供电(可软件切换)
8个模拟输出通道；
友好的计算机控制界面；
设备面板布置了LCD显示屏、LED电平表和简洁的薄膜按键开关；
灵活的外部控制接口-RS232、以太网接口和GPIO接口。

规格

  • 输入通道：8通道平衡输入,3.81mm凤凰端子

  • MIC前置放大器增益：数控增益0~51dB,3dB步进

  • 最大输入电平：+24dBu

  • 输入阻抗：平衡输入阻抗2kΩ,非平衡输入阻抗1kΩ

  • 幻象电源：+48V,可软件开关

  • 输出通道：8通道平衡线路输出,3.81mm凤凰端子

  • ADC/DAC：采样频率48kHz,量化精度24bit

  • 模拟输入-输出频率响应：20Hz~20kHz,土0.5dB

  • 幅度动态范围：>110dB (A计权)

  • THD+N：-95dB (22.4kHz带宽,非计权,0dB增益,+15dBu/1kHz)

  • 通道间隔离度(A/D/A)：>110dB (1kHz/+24dBu)

  • 模拟输入-ADC-DSP- DAC-模拟输出时延：4.1ms(未经AEC处理)

  • 以太网接口：RJ45端口(100/1000Mbps自适应),IP地址为静态地址

  • RS232串行接口：速率115200bps,8bit数据位,1bit停止位,无硬件流控信号

  • GPIO接口：4个控制输入,每个端口均可设置为开关输入模式,输入端口1可设置为0-3.3V的模拟信号输入;4个逻辑输出每个端口为集电极开路形式,导通时可通过电流<500mA

  • RCI接口：RJ45连接器，内嵌RS485控制总线、12V直流馈电连接电缆CAT5/CAT6,CAT5的连接长度可达200m (4个面板)单台处理器可挂接16个控制面板馈电电压直流12V,电流可达400mA

  • AEC性能：6个独立AEC

  • AEC尾长：300ms(带自动混音的6通道AEC)

  • AEC收效速度：100dB/s

  • AEC回声消除：单讲:-70dB;双讲:-40dB

  • AEC噪声消除：0dB~20dB

  • AEC非线性处理：Low、Middle、High可调

  • 尺寸(W×D×H): 483×210×44 (mm)含两侧把手

  • 净重：3kg

  • 供电要求：AC 90~264V,50/60Hz,功耗<25W

  • 工作环境：0~40C,≤90%RH,86-106kPa
