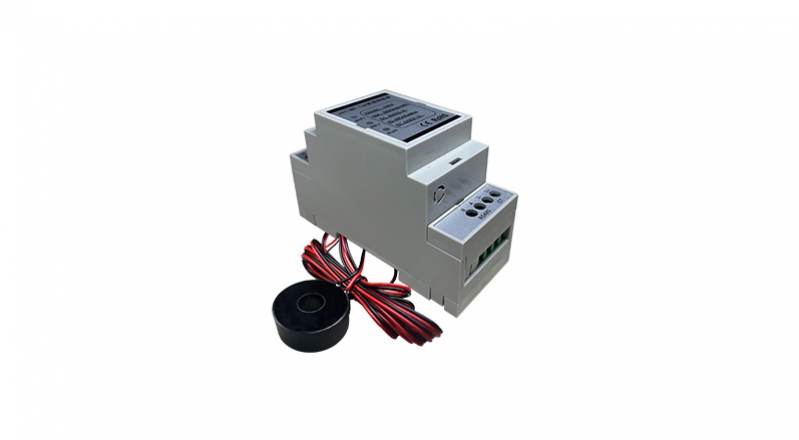

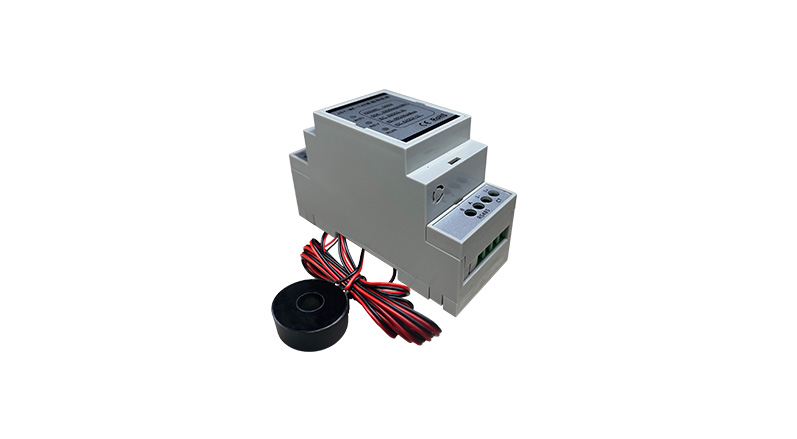

CS B-PWR-SEN能耗检测传感器 综述
概观
CSB-PWR-SEN 能耗检测传感器是高度集成测量、数字通讯的检测模块，能够完成电能测量、采集及传输，准确测量单相交流电压、电流功率、正反向电量及总电量等电参数，并配置Wi-Fi 通讯，1路RS-485通讯接口，MODBUS-RTU 规约，具有极优的性价比。可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于远程监测交流设备的电流和电量消耗情况。
规格
电压量程：100V、220V等可选
电流量程：5A、50A、100A等可选;外配外接开口电流互感器型号可选
信号处理：采用专用测量芯片，24位AD采样
过载能力：1.2倍量程可持续;瞬间(<20mS)电流5倍，电压12倍量程不损坏
输入阻抗：电压通道>1kΩ/V;电流通道<100mΩ
接口类型：1路RS-485接口
通讯规约：MODBUS-RTU规约
数据格式：“n，8，1”
通讯速率：RS-485通讯接口波特率可设置1200、20048009600Bps；波特率默认为9600Bps
测量输出数据：电压、电流、功率、电能、功率因数、频率等多个电参量，见Modbus数据寄存器列表
测量精度：电压、电流、电量：土1.0%；有功电度1级
隔离：RS-485接口，与供电电源、电压输入、电流输入之间相互隔离；隔离耐压2000VDC
电源：可选100V、220V、电压线路100V~220V;
AC220V供电时，峰值电压不得超过265V；典型功耗：<2W工作环境：工作温度：-20~+70°C；存放温度:-40~+85℃；相对湿度：5~95%，无结露 (在40℃下)
尺寸：100×36×58（mm）
